Neutrik NAC3FCA

Descriere detaliată a produsului

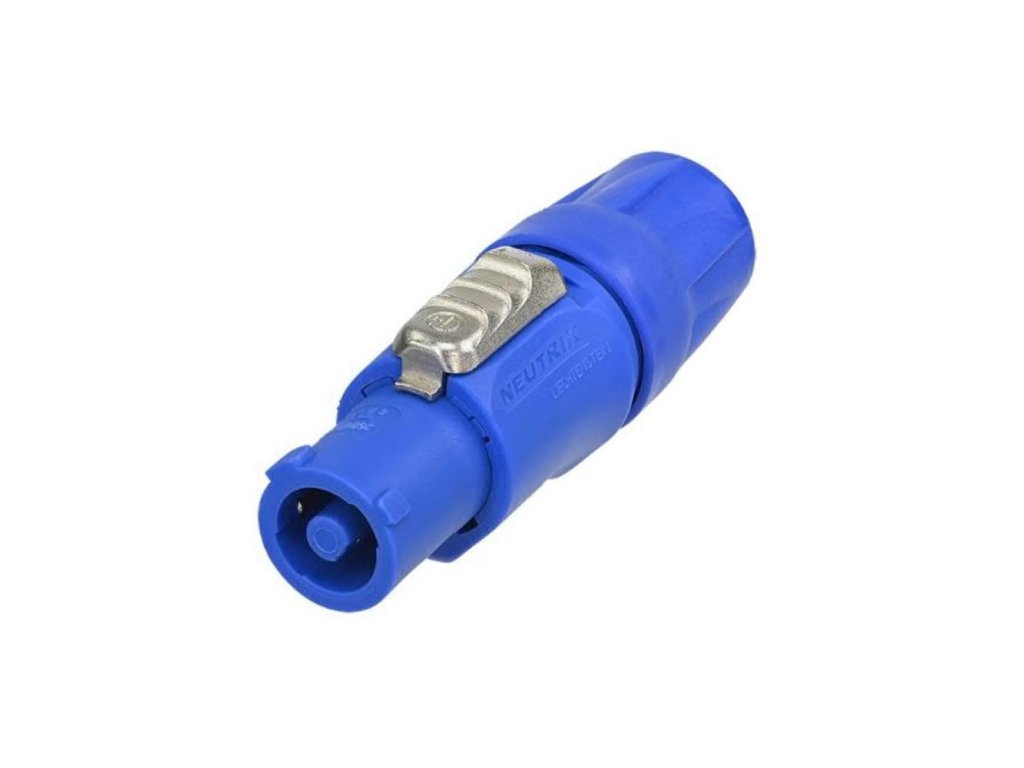

Conector cablu blocabil, alimentare, terminale cu șurub, albastru

PowerCON este un conector CA cu 3 fire blocabil, cu contacte pentru linie, neutru și contact preliminar la pământ. Înlocuiește cuplajele aparatului acolo unde este necesară o soluție foarte robustă în combinație cu un dispozitiv de blocare pentru a garanta o sursă de alimentare sigură.

AVERTIZARE:  PowerCON este un conector fără capacitate de comutare, adică powerCON nu trebuie conectat sau deconectat sub sarcină sau sub tensiune!

Conectorul Powercon este proiectat pentru un curent de până la 20A, oferă o conexiune de blocare sigură, un design compact și îndeplinește toate standardele actuale de siguranță. Această serie oferă o conexiune cu 3 pini, inclusiv neutru și pământ și un design compact (împarte multe componente ale seriei „Speakon” de conectori pentru difuzoare Twist-lock, deși, desigur, sunt complet incompatibili!) Cablu sigur Designul de descărcare a tensiunii este conceput pentru cabluri cu un diametru de 5-15 mm iar blocarea se bazează pe principiul twist-lock (un zăvor metalic ca conectorii obișnuiți „Speakon”).

Conectorii cablurilor au terminale cu șurub (diametru max. conductor 4 mm), conectorii panoului au terminale plate „Faston” 4,8 × 0,5 mm. Conectorii panoului NAC3MP au găuri standard de montare drepte și sunt etanși. -Variantele WOT sunt într-un design de terminal izolat nedivizat pentru utilizare cu terminale de conector izolate mai mari.

Seria are două variante: tip A (intrare - intrare) și tip B (ieșire - ieșire). Ambele sunt similare, dar au coduri de culori diferite pentru a evita confuzia. Aceasta înseamnă că este imposibil să creați un scurtcircuit cu conectorii de cablu corecti.

Tipul A este pentru sursa de alimentare și codul său de culoare este albastru (echivalent cu cablul mamă IEC320 și panoul tată). Tipul B este pentru prize electrice, iar marcajul său de culoare este gri (echivalent cu panoul IEC320 mamă și cablul tată).

Caracteristici

• Conector cablu AC cu blocare 20 A/250 V
• 3 contacte, inclusiv contactul neutru și la pământ
• Versiune de alimentare (albastru) și de ieșire (gri) cu codare diferită pentru a evita confuzia
• Sistem de blocare Twist Lock rapid și simplu
• Extrem de robust și de încredere
• Design ergonomic
• Încuietoare ușor de utilizat pentru o manevrare ușoară
• Relief de cablu unic de tip Neutrik
• Componente recunoscute UL, cUL
  Certificat VDE
  Aprobat SEV
• Marcare unică cu hologramă - garantează un produs Neutrik autentic și autentic

Specificatii tehnice

titlu:NAC3FCB
Gen:O femeie

Electric
Rezistența la contact: ? 3 m?
Rezistență dielectrică:4 kVdc / 2,8 kVac
Rezistenta de izolare: >0.1G? (după testul de căldură umedă IEC 68-2-30)
Numărul de contacte electronice:2 + PE
Curent nominal per contact:20 A rm
Tensiune nominală:250 V AC

Mecanic
O.D. cablu:6 - 15 mm (1)
Durată de viață: >1000 de cicluri de împerechere
Dimensiunea firului:2,5 mm2
Dimensiunea firului:12 AWG
Dispozitiv de blocare:Blocare rapidă
(1):Cablu O.D. interval limitat la 6 mm - 14 mm conform VDE

Material
Placarea contactului:4 µm Ag
Contacte:Bronz (CuSn6)
Introduce:Poliamidă (PA 6 30% GR)
Element de blocare:Turnare de zinc (ZnAl4Cu1)
coajă:Poliamidă (PA 6 30% GR)
Eliberarea tensiunii:Poliacetal (POM)

De mediu
Interval de temperatură:-30 °C până la +80 °C
