Conector BNC TWIST UHD 12G-SDI din spate Neutrik NBNC75BFG7
Cod: AVY-NBNC75BFG7Descriere detaliată a produsului

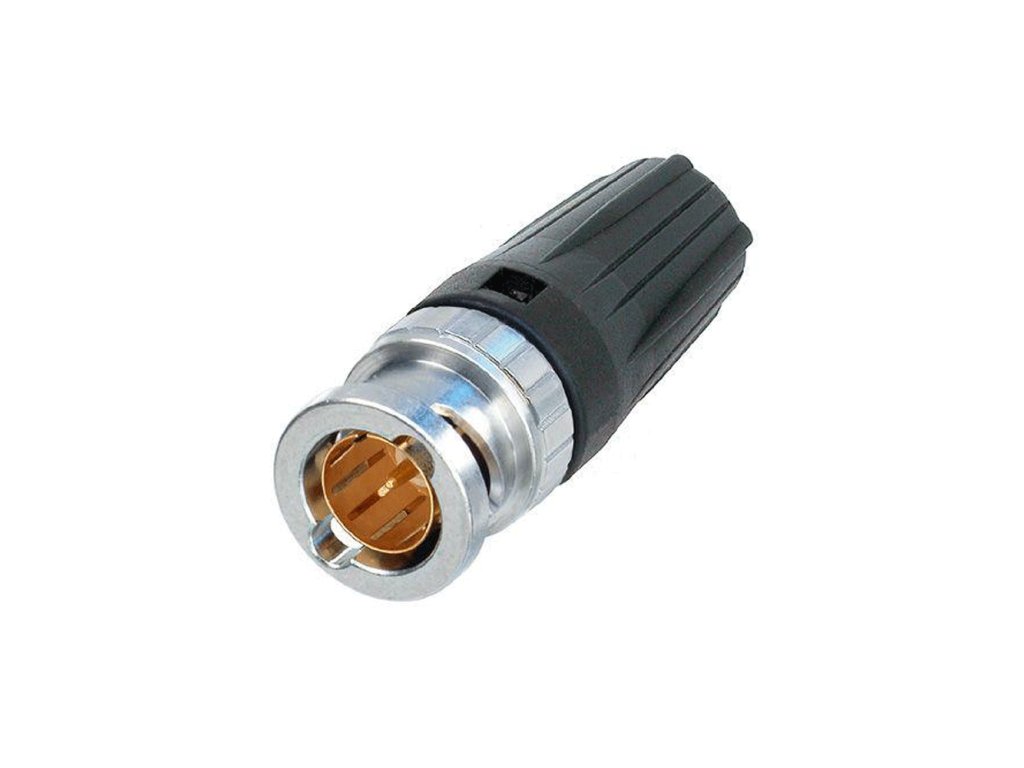

Neutrik NBNC75BFG7X Conector BNC HD „rearTWIST”.
Cablu potrivit:
Canare L-2.5CHWS
Conectorul din spate al cablului TWIST HD BNC oferă un adevărat 75? design și este perfect potrivit pentru aplicații HD.
Pantoful de spate brevetat TWIST asigură acces facil chiar și în aplicații de înaltă densitate și oferă codare de culori.
Cablu potrivit:
Argosy Image 360, Belden 1855ENH, Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI-FRNC-28 7, Draka 0,6/2,8 AF, Draka 0,6 L/2,8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0,6/2,8 AF-FRNC, Kabeltronik MVP/5x-FR2. , Nexans HF 75 0,6/2,9 02YS(ST)CH, Percon VK5, Quadtronics CABPGHD70MW-500, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra
Dimensiune sertizare:
Pin: 1,6 mm (pătrat)
Scut: 5,00 mm (hex)
Caracteristici și Beneficii
- Blocare/deblocare „principiul TWIST din spate” cu un pantof ușor accesibil la atingere (brevet DE 100 48507)
- Ideal pentru partițiile încastrate unde accesul la „capul” conectorului poate fi o problemă. Acești conectori se rotesc din spate și nu din față.
- Corect 75? designul îndeplinește cerințele stricte ale HDTV / DVD
- Zona frontală: previne înclinarea din cauza forțelor laterale pentru a proteja contactele de deformare. Acesta garantează o durată de viață de min. 1000 de cicluri de împerechere!
- O inserție comodă a știftului central oferă feedback tactil
- Tehnologia de sertizare a ecranului și a mantalei previne problemele cu împletitura de pământ expusă pe ansamblurile de cabluri
- Protecție excelentă și reținere a cablurilor
- Piese din alamă prelucrate elvețian de precizie pentru durabilitate superioară
- Accesoriile includ cizme cu coduri de culoare în 10 culori standard, instrument de sertizare și matrițe
Informații tehnice:
Produs
- Nume: NBNC75BFG7
- Tip conexiune: BNC 75?
- Sex: Om
- Rezistența la contact:?3 m?
- Rezistența la contact:? 2 m?
- Rezistență dielectrică:1,5 kVcc
- Impedanta:75?
- Resiztenta izolarii:> 5G?
- Tensiune nominală:<50V
- VSWR:
?1.050 / >32 dB până la 1 GHz
?1,065 / >30 dB până la 2 GHz
? 1.100 / > 26 dB până la 3 GHz
Mecanic
- O.D. cablu:40,7 mm
- Atașarea cablului: > 30 N (mijloc)
- Dimensiune sertizare:5.00 Compresie hexagonală (Scut)
- Dimensiunea sertării (pin): 1.6 sertizare
- Puterea de inserare:< 25N
- Durată de viață: > 1000 de cicluri de împerechere
- Dispozitiv de blocare: Baionetă
- Ancorare cablu: Sertizarea jachetei
Material
- Contacte: Alama: (CuZn35Pb2), 0,2 µm AuCo (contact central)
- Inserare: PP
- Shell: alamă (CuZn39Pb3)
- Placarea carcasei:Anthraloy
De mediu
- Interval de temperatură: -30 °C până la +85 °C
- Sertizarea contactului: Conform IEC 60803 și IEC 60352-2
Parametri suplimentari
| Categorie: | Conectori |
|---|---|
| EAN: | 7613187004865 |
