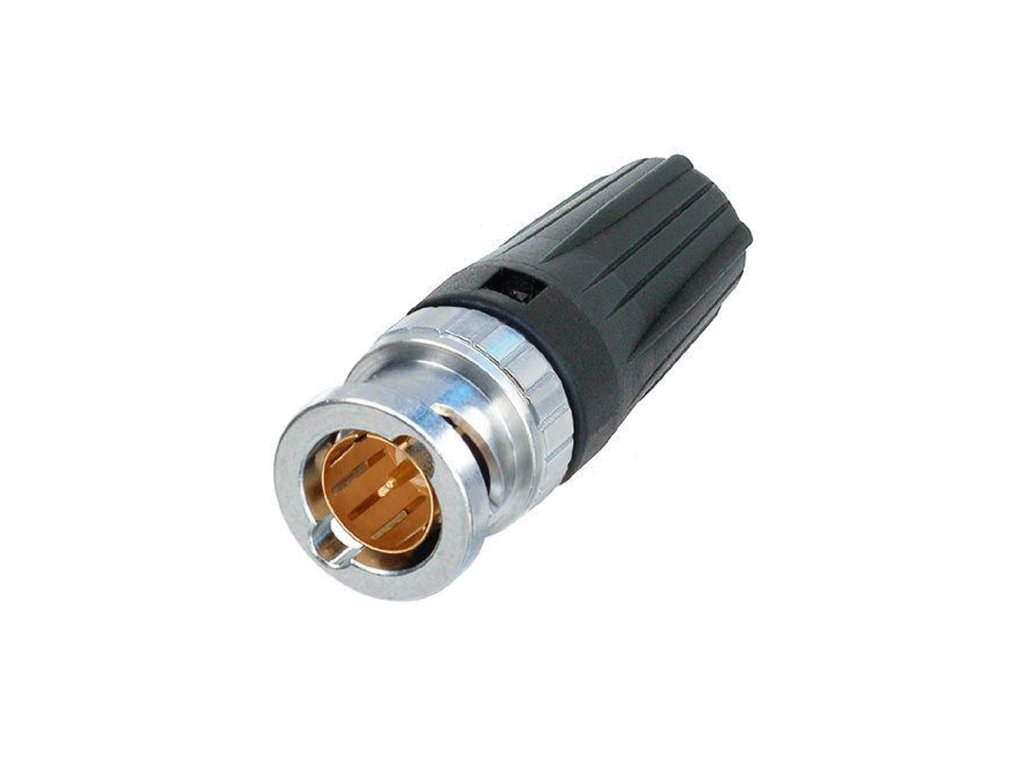

Conector BNC TWIST HD din spate Neutrik NBNC75BWU13

Descriere detaliată a produsului

Conector cablu din spate TWIST HD BNC 75?

Conectorul de cablu BNC TWIST HD din spate oferă un adevărat 75 ? design și este perfect potrivit pentru aplicații HD.
Pantoful de spate brevetat TWIST asigură acces facil chiar și în aplicații de înaltă densitate și oferă codare de culori.

Cablu potrivit:
Draka 1.2L/4.8Dz, Draka 1.2L/4.95AF, Canford SDV-F-HD, Cordial CVM 12-50 HD-FLEX, Cordial CVM 12-50 UHD-Flex, Percon VK770F

Dimensiune sertizare:
Pin: 1,6 mm (pătrat)
Scut: 7,36 mm (hex)

• Caracteristici și Beneficii
  Blocare/deblocare „principiul TWIST din spate” cu un pantof ușor accesibil la atingere (brevet DE 100 48507)
• Ideal pentru partițiile încastrate unde accesul la „capul” conectorului poate fi o problemă. Acești conectori se rotesc din spate și nu din față.
• Adevăratul 75? designul îndeplinește cerințele stricte ale HDTV / DVD
• Zona frontală: previne înclinarea din cauza forțelor laterale pentru a proteja contactele de deformare. Acesta garantează o durată de viață de min. 1000 de cicluri de împerechere!
• O inserție comodă a știftului central oferă feedback tactil
• Tehnologia de sertizare a ecranului și a mantalei previne problemele cu împletitura de pământ expusă pe ansamblurile de cabluri
• Protecție excelentă și reținere a cablurilor
• Piese din alamă prelucrate elvețian de precizie pentru durabilitate superioară
• Accesoriile includ cizme cu coduri de culoare în 10 culori standard, instrument de sertizare și matrițe

Informații tehnice

Produs

• titlu:NBNC75BWU13
• Tipul conexiunii:BNC 75?
• Sex: Om

Electric

• Tip semnal: HD, SDI, Video, AES/EBU, Compozit, YUV, RGB, RGBH, RGBHV
• Rezistența la contact:?  3 m?
• Rezistența la contact:?  2 m?
• Rezistenta dielectrica: 1,5 kVcc
• Impedanta:75?
• Resiztenta izolarii:> 5G?
• Tensiune nominală: <50
• VVSWR:

? 1.050/>32 dB până la 1 GHz

? 1,065/>30 dB până la 2 GHz

? 1 100/>26 dB până la 3 GHz

Mecanic

• O.D. cablu:7,3 mm
• Atașarea cablului:> 30 N (mijloc)
• Dimensiune sertizare:7.36 Sertizare hexagonală (scut)
• Dimensiune sertizare (pin):1.6 Pin de sertizare pătrat conform IEC 60803 (denumirea matricei 2)
• Puterea de inserare: < 25N
• Viaţă:> 1000 de cicluri de împerechere
• Dispozitiv de blocare:Baionetă
• Ancorare cablu:Sertizarea jachetei

Material

• Contacte: alama:(CuZn35Pb2), 0,2 µm AuCo (contact central)
• Introduce: PTFE
• Carcasă: alamă(CuZn39Pb3)
• Placarea carcasei:Optalloy®
• De mediu
• Interval de temperatură:-30 °C până la +85 °C
• Sertizare contact:Conform IEC 60803 și IEC 60352-2
