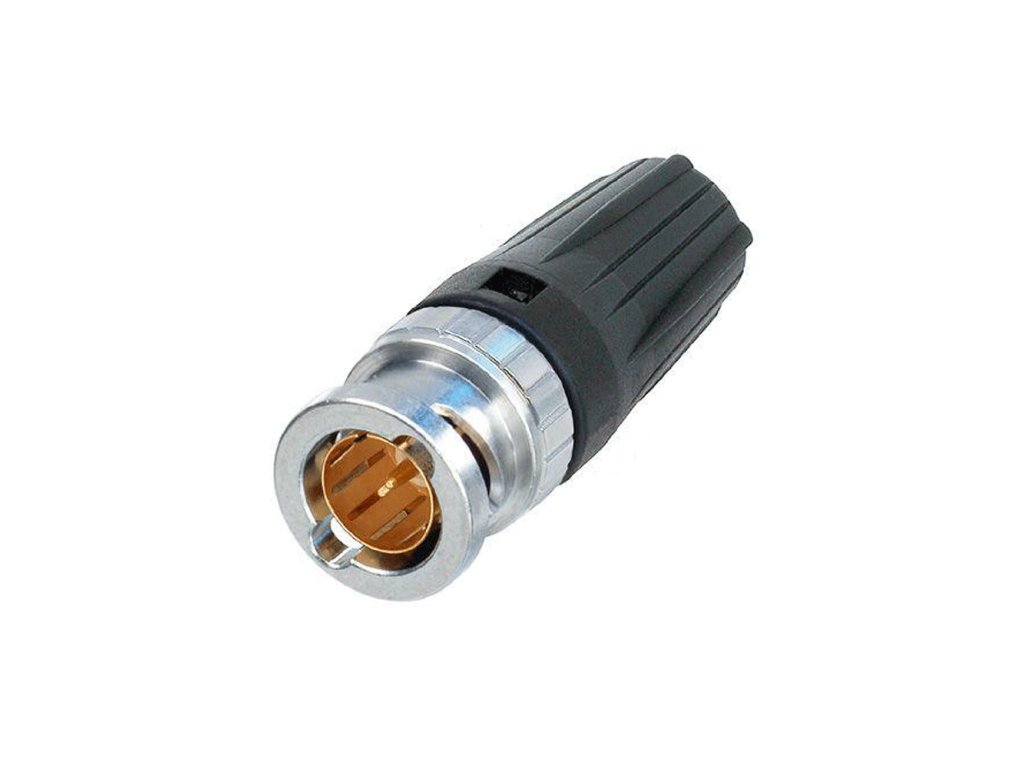

Conector BNC TWIST HD din spate Neutrik NBNC75BTU11

Conectorul de cablu BNC TWIST HD din spate oferă un adevărat 75 ? design și este perfect potrivit pentru aplicații HD.
Pantoful de spate brevetat TWIST asigură acces facil chiar și în aplicații de înaltă densitate și oferă codare de culori.

Cabluri adecvate:
Belden 1694A (ANH), Bryant BD SD11,Canare L-4.5CHD, Canare L-4.5CHWS, Clark Wire CD7506-0, CommScope 5765, Gepco VSD2001, Suhner S05163-02, Suhner S05133-07, Percon VK77

Dimensiune sertizare:

• Pin: 1,6 mm (pătrat)
• Scut: 7,36 mm (hex)

Caracteristici și Beneficii

• Blocare/deblocare „principiul TWIST din spate” cu un pantof ușor accesibil la atingere (brevet DE 100 48507)
• Ideal pentru partițiile încastrate unde accesul la „capul” conectorului poate fi o problemă. Acești conectori se rotesc din spate și nu din față.
• Adevăratul 75? designul îndeplinește cerințele stricte ale HDTV / DVD
• Zona frontală: previne înclinarea din cauza forțelor laterale pentru a proteja contactele de deformare. Acesta garantează o durată de viață de min. 1000 de cicluri de împerechere!
• O inserție strânsă a știftului central oferă feedback tactil Tehnologia de sertizare a scutului și a mantalei evită problemele cu împletitura de masă expusă pe ansamblurile de cablu
• Protecție și reținere excelentă a cablurilor Piese din alamă prelucrate cu precizie elvețiană pentru durabilitate superioară
• Accesoriile includ cizme cu coduri de culoare în 10 culori standard, instrument de sertizare și matrițe

Informații tehnice

• Nume produs: NBNC75BTU11
• Tip conexiune: BNC 75?
• Sex: bărbat

Electric

• Rezistența la contact:? 3 m?
• Rezistența la contact:? 2 m?
• Rezistenta dielectrica: 1,5 kVcc
• Impedanta: 75?
• Resiztenta izolarii: > 5G?
• Tensiune nominală: <50
• VVSWR:
  ?1.050/>32 dB până la 1 GHz
  ?1,065/>30 dB până la 2 GHz
  ?1 100/>26 dB până la 3 GHz

Mecanic

• Diam. diametru cablu: 7,3 mm
• Atașarea cablului: > 30 N (mijloc)
• Dimensiune sertizare:7.36 Sertizare hexagonală (scut) conform MIL22520/5-41(A)
• Dimensiunea sertării (pin): 1.6 Pin de sertizare pătrat conform IEC 60803 (denumirea matricei 2)
• Puterea de inserare: < 25N
• Durată de viață: > 1000 de cicluri de împerechere
• Dispozitiv de blocare: Baioneta
• Ancorare cablu: Sertizarea jachetei
• MaterialContact: Alama: (CuZn35Pb2), 0,2 µm AuCo (contact central)
• Inserare: PTFEShell: Placare cu alamă (CuZn39Pb3): Optalloy®
• Interval de temperatură ambientală: -30 °C până la +85 °C
• Sertizarea contactului: Conform IEC 60803 și IEC 60352-2
