Shelly Pro 3EM-3CT63 - Măsurare consum trifazat (LAN, WiFi, Bluetooth)
Cod: SH-SHELLY-PRO-3EM-3CT63-1693Descriere detaliată a produsului
Shelly Pro 3EM-3CT63 – contor de electricitate monofazat sau trifazat cu opțiune de montare pe șină DIN
Șină DIN de nouă generație

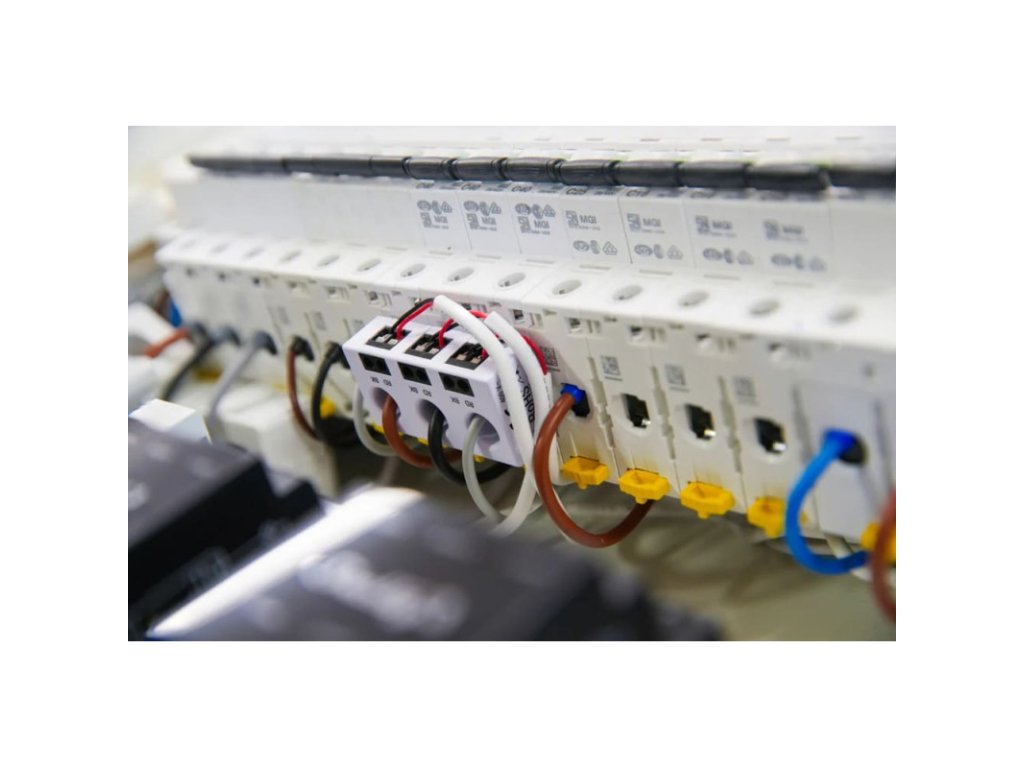

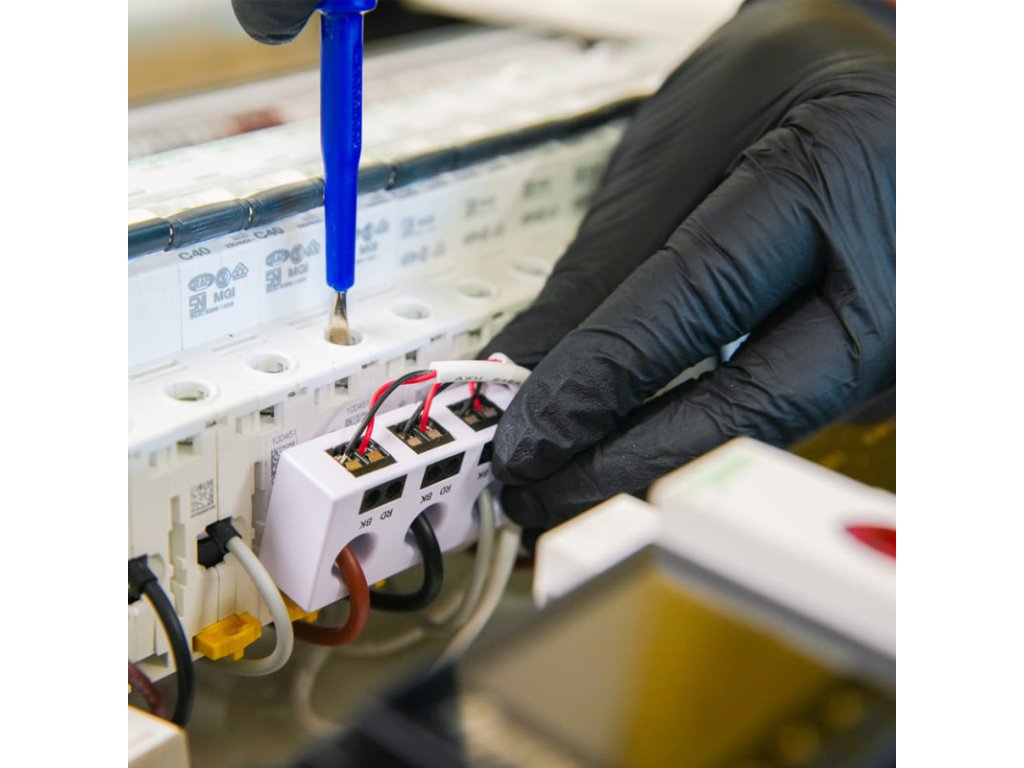

Shelly Pro 3EM-3CT63 este un contor de electricitate monofazat sau trifazat cu opțiune de montare pe șină DIN.Vine cu un transformator de curent (CT) trifazat combinat, conceput pentru a fi montat direct deasupra întrerupătorului de circuit. Măsoară cu precizie consumul de energie și poate fi utilizat în multe situații, cum ar fi monitorizarea mașinilor industriale, conservarea energiei la domiciliu sau la birou și gestionarea consumului de energie electrică.
- Măsurare în 4 cadrane, montare pe șină DIN
- Tipuri multiple de conectare: instalații trifazate sau monofazate
- Conectarea transformatorului de curent: Măsurători fără contact.
- Indicarea pulsului optic al consumului de energie
- Ceas în timp real: Datele stocate își păstrează marcajele temporale corecte chiar și atunci când conexiunea la internet este întreruptă.
- Jurnale de date: până la 60 de zile de date stocate pe dispozitiv pentru recuperare ulterioară
- Controlul contactorului extern: Sarcinile pot fi controlate pe baza automatizării dispozitivului sau a scripturilor. Disponibil cu extensia Shelly 3EM Switch
- Pregătit pentru panouri fotovoltaice
- Suportă comunicarea KNXnet/IP

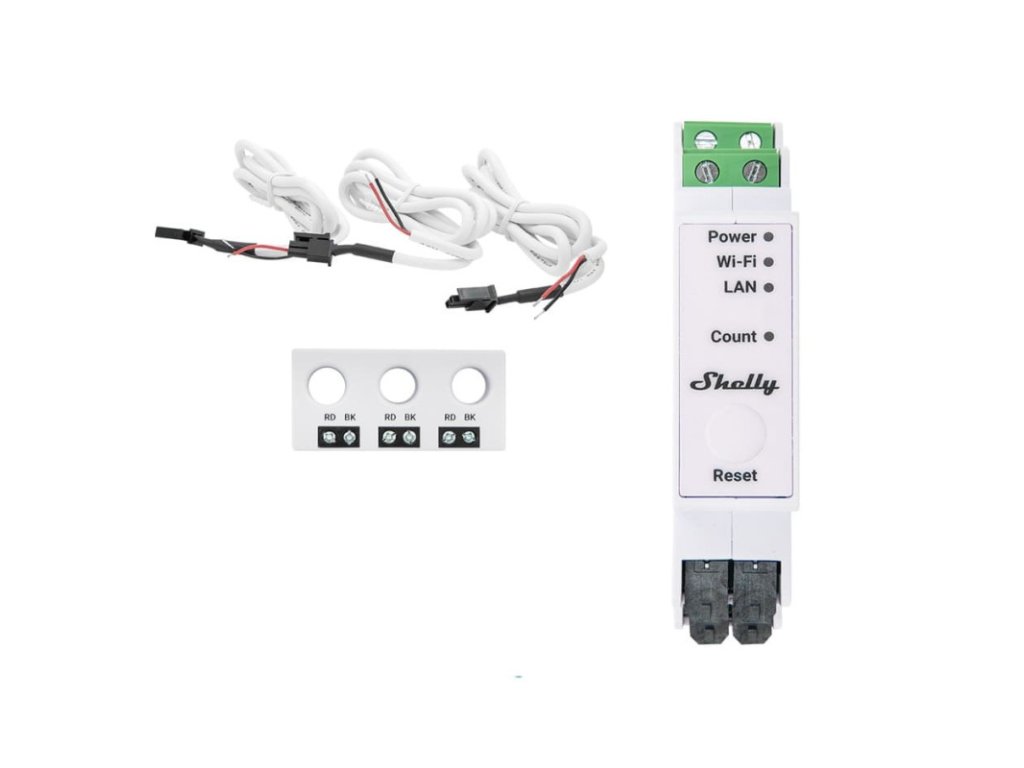

Shelly Pro 3EM-3CT63
Notă:Acest dispozitiv nu are releu încorporat. Controlul contactorului este asigurat de extensia Shelly Pro conectată la Shelly Pro 3EM-3CT63.
Observație:Nu există o sondă de curent (CT) separată de 63A disponibilă pentru măsurarea conductorului neutru, dar puteți utiliza o sondă de 50A și o puteți conecta la aceasta. Va trebui să calibrați canalul neutru după conectarea cleștelui.
Mai jos sunt pașii de urmat:
1. Blocați terminalul N la faza A, nu deblocați terminalul A.
2. Selectați N din calibrarea A.
3. Dacă calibrarea eșuează, rotiți terminalul N și încercați din nou.
4. După calibrarea reușită, mutați terminalul N la firul neutru.
 (1)-1230x825.webp)
Contor inteligent profesional
Rapoarte Shelly Pro 3EM-3CT63energia acumulată, precum și tensiunea instantanee, curentul, puterea activă și aparentă per fază/canal în timp real.Stochează date în memorie nevolatilă, care poate fi citită timp de până la 60 de zile, la intervale de 1 minut. Dispune de un ceas în timp real pentru a menține ora corectă în cazul pierderii conexiunii la serverul SNTP.

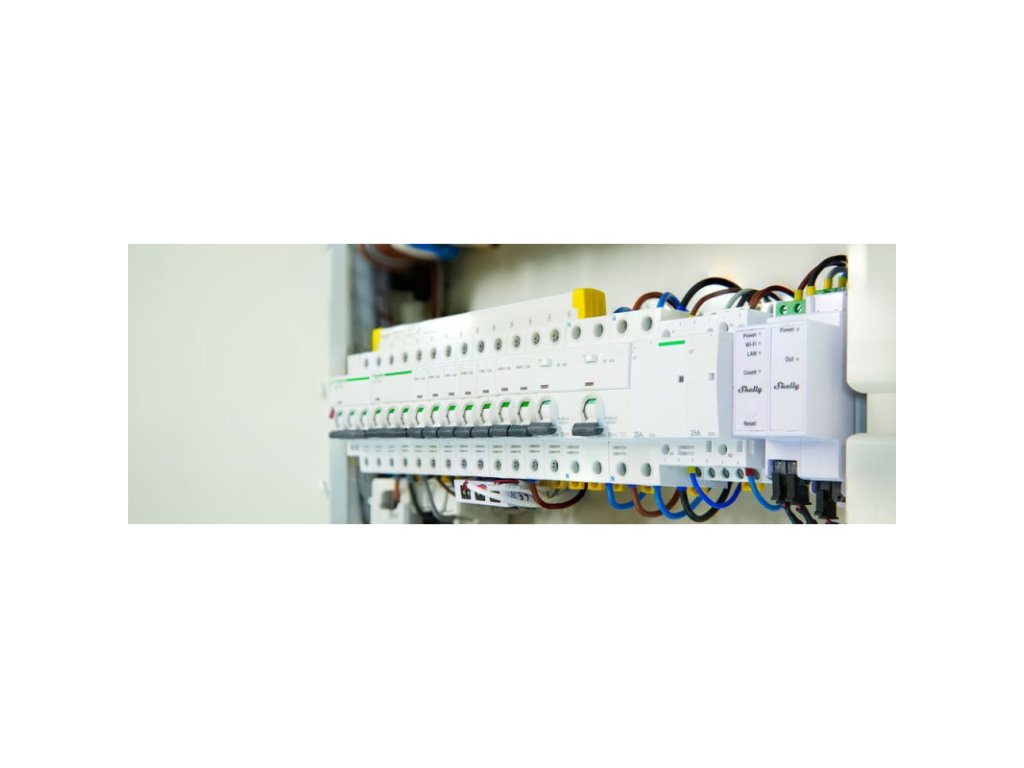

Shelly Pro 3EM vine cu un transformator de curent trifazat special conceputShellyAcest CT mic, dar puternic, măsoară până la 63 A, ceea ce îl faceIdeal pentru monitorizarea precisă a energiei.Ușor de instalat pe o șină DIN, economisind spațiu în panoul electric. Cu designul Shelly, beneficiați de performanțe fiabile și o gestionare ușoară a energiei.
Functii:
- Conectivitate LAN, Wi-Fi și Bluetooth– Conexiune LAN pentru securitate ridicată. Utilizare curentăWi-Fi și LAN,ca rezervă, dacă este nevoie.
- Măsurare în 4 cadrane– măsurarea tipurilor de sarcină capacitivă și inductivă a energiilor active importate și exportate.
- Clasa de precizie B (energie activă)– Shelly Pro 3EM-3CT63 are o precizie de măsurare de 1%.
- Măsurarea energiei– Monitorizează sisteme electrice monofazate cu până la 3 puncte simultan. Alerte rapide și stocare a jurnalelor timp de cel puțin 60 de zile, câte 1 minut.
- Suport MODBUS– implementare simplă și rapidă în instalațiile industriale existente.
- Funcții de scriptare– suportă complet scriptarea mJS, permițându-vă să creați funcționalități suplimentare.
Cazuri de utilizare pentru afacerea ta
Cazuri de utilizare pentru casa ta
Specificații:
- Dimensiuni fizice (ÎxLxA): Shelly Pro 3EM-3CT63: 94x19x69 mm / 3,70x0,75x2,71 inci
- Shelly 3CT63:14x54x26mm / 0,55x2,12x1,02 inch
- Greutate: Shelly Pro 3EM-3CT63: 62 g / 2,19 oz
- Shelly 3CT63:32g / 1,12oz
- Apertura CT:Ø9 mm / Ø0,35 inch
- Diametrul firului:6 mm / 10 AWG
- Cuplu maxim de strângere al bornelor cu șurub:0,4 Nm / 3,5 lb-in
- Secțiunea transversală a conductorului:Shelly Pro 3EM-3CT63: 0,5 până la 2,5 mm² / 20 până la 14 AWG (conductor solid, fir și terminal)
- Shelly 3CT63:0,2 până la 2,5 mm² / 24 până la 14 AWG (conductori solizi, lițați și cu manșoane de cablu)
- Lungimea conductorului dezizolat:6 până la 7 mm / 0,24 până la 0,28 inci
- Asamblare: Shelly Pro 3EM-3CT63: șină DIN
- Shelly 3CT63:Conductoare de fază independente
- Materialul și culoarea carcasei:plastic, alb
- Temperatura ambiantă de funcționare:-20°C până la 40°C / -5°F până la 105°F
- Umiditate:30% până la 70% umiditate relativă
- Altitudine maximă:2000 m / 6562 picioare
- Alimentare cu energie electrică:100 - 260 V~ 50/60 Hz
- Consumul de energie:< 3W
- Energie electrică Shelly 3CT631000 V~, 60 secunde
- Senzor de temperatură internă: Da
Alți parametri:
- Voltmetre (RMS pentru fiecare fază)100 – 260 V
- Precizia voltmetrului:±1%
- Ampermetre (RMS pe transformatorul de curent pentru fiecare fază și neutru):0 – 63A
- CT-uri compatibile:3CT63
- Precizia ampermetrelor: ±1% (2-63A), ±2% (1-2A), ±5% (0-1A)
- Contor de energie și energie:putere activă și aparentă, energie activă și aparentă, factor de putere, energie activă și reactivă de bază
- Calibrare între canale individuale, sarcină minimă 500 W per canal
- Prag de mers în gol:30 VA pe canal
- Stocarea datelor măsurate:cel puțin 60 de zile cu o rezoluție a datelor de 1 minut
- Exportul datelor:CSV pentru valorile PQ înregistrate
- Exportați formatul JSON prin RPC
- Bandă RF Wi-Fi:2400 – 2495 MHz
- Putere RF maximă:< 20 dBm
- Protocol:802.11 b/g/n
- Gama:până la 50 m / 164 ft în exterior, până la 30 m / 98 ft în interior (în funcție de condițiile locale)
- Protocolul Bluetooth:4.2
- Bandă RF:2400 – 2483,5 MHz
- Putere RF maximă:<4 dBm
- Gama:până la 30 m / 98 ft în exterior, până la 10 m / 33 ft în interior (în funcție de condițiile locale)
- CPU:ESP32-D0WDQ6
- Bliț:16 MB
- Webhook-uri (acțiuni URL):20 cu 5 URL-uri per hook
- Extensor de rază Wi-Fi: da
- Gateway BLE, Scriptare: da
- MQTT, Criptare: da
Parametri suplimentari
| Categorie: | Becuri si termostate |
|---|---|
| Greutate: | 0.499 kg |
| EAN: | 3800235268193 |
| IoT: | Comunicare fără fir |
| Măsurarea consumului de energie: | Energie electrică |
| Alimentare electrică: | Alimentare prin cablu |
| Neutru: | Necesar |
| Clasa_de_acoperire: | IP20 |
| Tip de utilizare: | Intern |
| Wifi: | 2,4 GHz |
| Z-Wave: | Nu |
