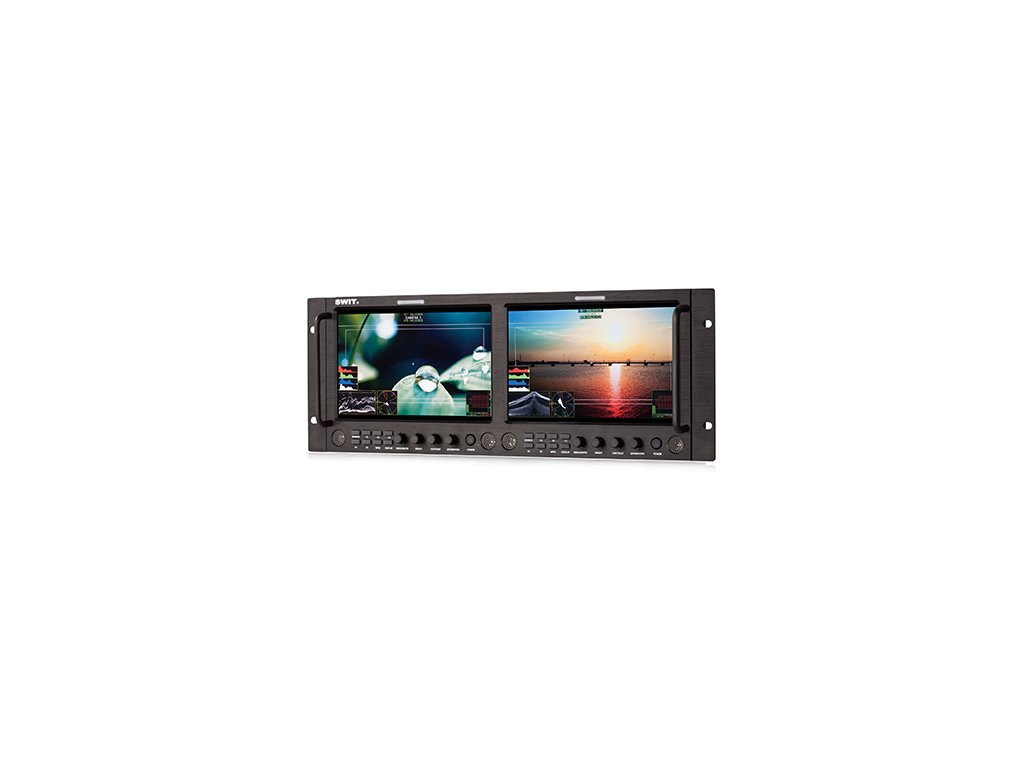

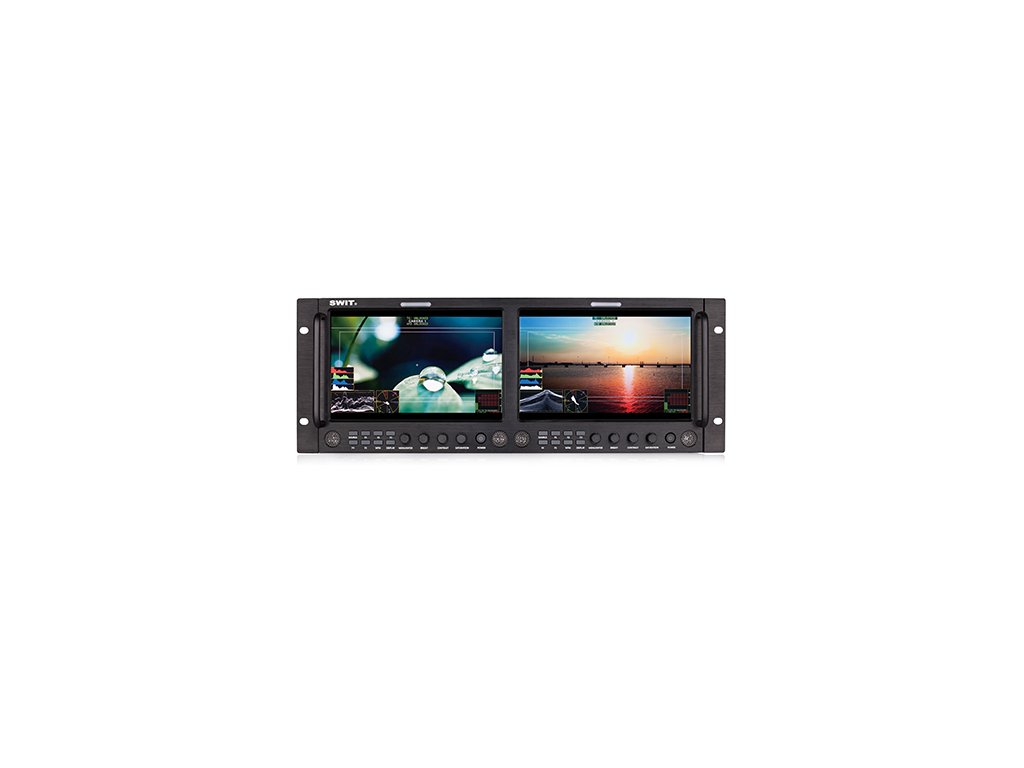

Monitor Swit M-1093F 2x9" IPS LCD 19" rack 4U

Descriere detaliată a produsului

Monitor SWIT M-1093F 2x9" IPS LCD 19" rack 4U cu rezoluție 1920x1200, raport de contrast 800:1 și 2x 2K/3G/HD/SD-SDI, HDMI și intrare compozită (+ieșire buclă).

M-1093F

Monitor dublu cu formă de undă LCD de 9 inchi cu rezoluție FHD

• Panou LCD IPS de 9 inchi ×2
• Rezoluție 1920×1200, contrast 800:1
• Instalare într-un rack 4U de 19 inchi, rotativ ±30°
• Monitorizare 2K/3G/HD/SD-SDI, HDMI, CVBS
• Audiometre încorporate cu 16 canale cu notificare
• Selectați oricare 2 canale audio pentru ieșire
• Forma de undă Y/Cb/Cr/R/G/B și o linie
• Interval vectorial, histogramă R/G/B/Y
• AFD, Întârziere H/V, R/G/B/Mono, Culoare falsă
• Afișaj TSL UMD și text TALLY
• Dungi de zebră, Asistență la focalizare la vârf
• Afișare cod de timp SDI
• Marcu 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
• Lumină TALLY și control GPI
• Actualizare firmware USB

LCD IPS de 9 inchi

Panou IPS cu iluminare din spate LED
M-1093F folosește panouri LCD 2x 9 inch IPS (In-Plane Switching) cu rezoluție Full HD 1920x1200 și iluminare LED din spate, contrast 800:1. Unghiul de vizualizare este orizontal: 170° / vertical: 170°

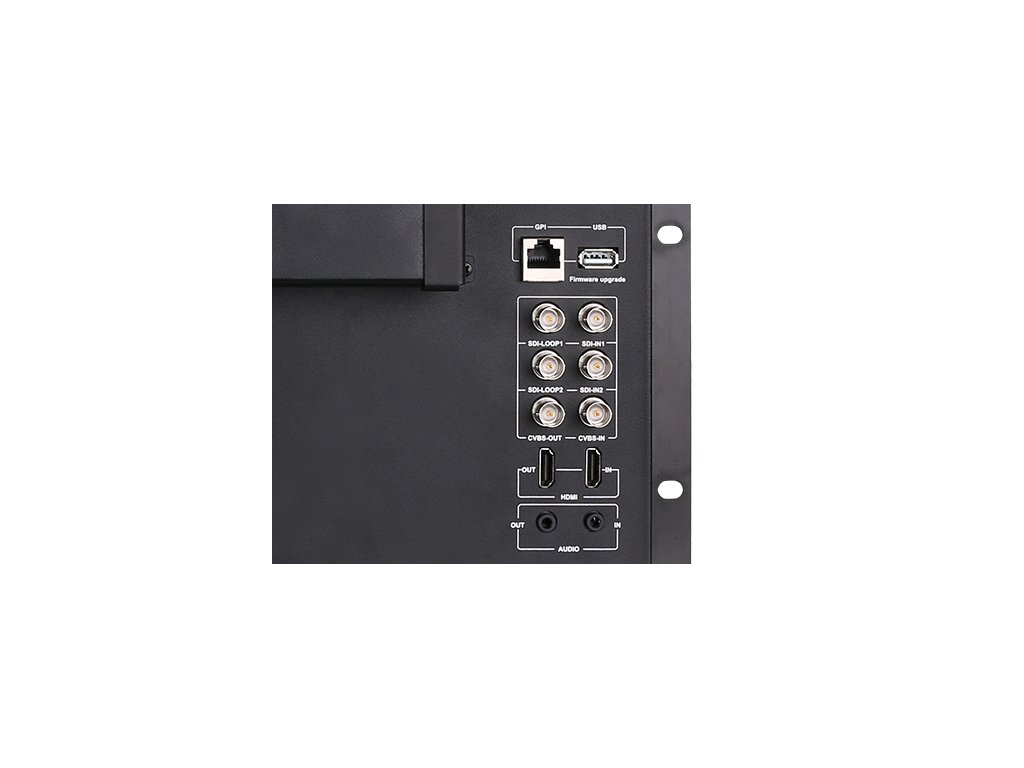

Interfețe de intrare/ieșire

SDI / HDMI / CVBS / Audio analogic
Fiecare afișaj LCD M-1093F este compatibil
Intrare 2K/3G/HD/SD-SDI × 2
Ieșire buclă 2K/3G/HD/SD-SDI × 2
Intrare HDMI 1,3 × 1
Ieșire buclă HDMI 1.3 × 1
Intrare CVBS × 1
Ieșire buclă CVBS × 1
Intrare audio analogică de 3,5 mm × 1
Ieșire audio analogică de 3,5 mm × 1

Exemplu de asistent de analiză video

Progres / interval vectorial / histogramă

M-1093F acceptă modele de asistenți de analiză video care includ: formă de undă (Y/Pb/Pr/R/G/B), interval vectorial, histogramă (R/G/B/Y), pentru a converti informațiile de calitate video digitală (Luma, Culoare , Saturație etc.) pe modele și modele pot fi activate/dezactivate individual, poziția afișajului (sus/jos/stânga/dreapta), dimensiunea, culoarea și opacitatea pot fi selectate.

Monitorizare audio încorporată

Contoare cu până la 16 canale cu notificare și selecție de ieșire

M-1093F acceptă un afișaj audiometru SDI-16ch și HDMI-8ch încorporat cu markeri și alerte audio anormale. Utilizatorii pot alege, de asemenea, orice sunet cu 2 canale pentru a ieși prin mufa de 3,5 mm sau difuzoare. Poziția modelului audiometrului poate fi selectată dintr-unul dintre cele patru colțuri și puteți alege să afișați doar 2 canale, 8 canale și cele 16 canale complete. Există, de asemenea, semne de scară, informații de avertizare și transluciditatea modelului audiometrului din care puteți alege.

Afișare UMD și Text-Tally

Protocolul TSL 3.1 / 4.0
M-1093F acceptă afișajul TSL 3.1/4.0 UMD și Text-Tally cu selecție de adrese 1-126 TSL și max. 8 litere. Semnalul UMD/TALLY intră prin portul RJ45 (RS485) de pe panoul din spate al monitorului.

Actualizare firmware USB

Monitorul oferă un port USB standard pe panoul din spate pentru actualizări de firmware. Utilizatorii pot descărca cel mai recent fișier de firmware pe un stick USB și îl pot introduce direct în monitorul M-1093F pentru a se actualiza fără a se conecta la un computer.

Lumină TALLY în 3 culori

Semnal de intrare RJ45 (RS485).

Fiecare ecran are lumini frontale TALLY roșii, verzi și galbene, iar utilizatorii pot defini pinii portului RJ45 pentru a controla luminile TALLY.

sursă

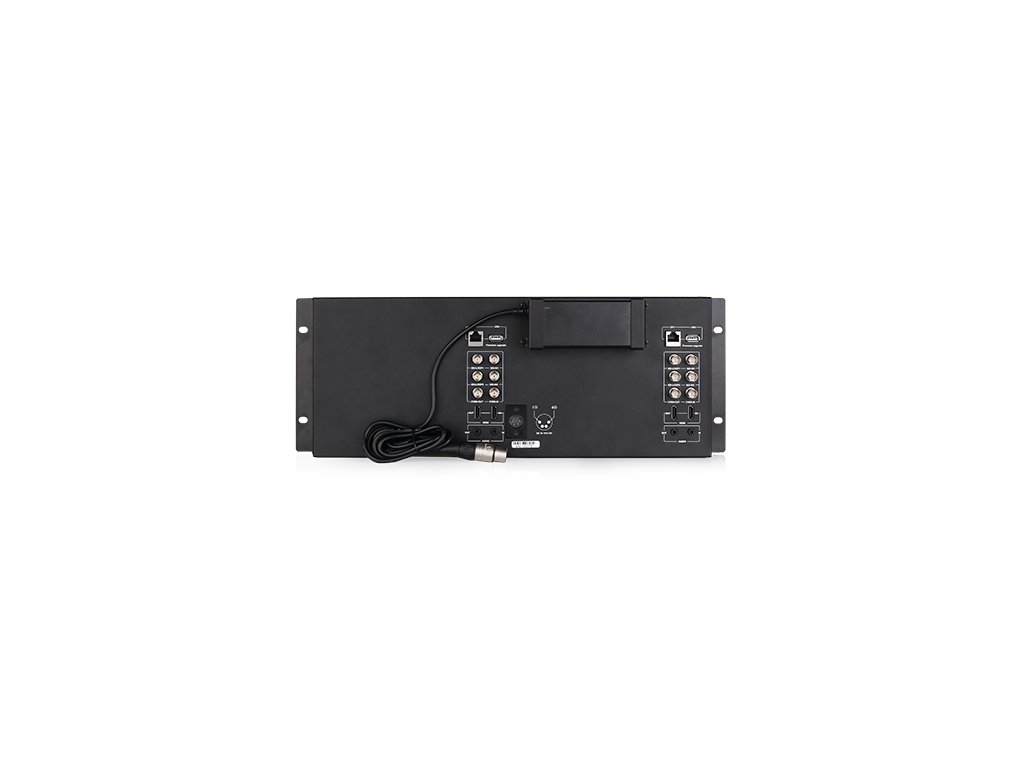

M-1093F oferă o priză XLR cu 4 pini de intrare DC 6,5-24V pentru ambele 2 ecrane, iar un adaptor AC-DC este conectat pe panoul din spate al monitorului.

Instalare

M-1093F este un suport standard de rack de 19 inchi, ocupă o înălțime de 4U. Monitorul se rotește cu ±30° în sus și în jos atunci când este instalat pe un suport.

Pachet standard

M-1093F oferă următoarele accesorii în pachetul standard:

• 1x adaptor de alimentare XLR cu 4 pini
• 2x folie de protecție pentru LCD

Formate video de intrare

M-1093F acceptă următoarele formate de intrare video:
