Monitor LCD HD Swit S-1073F de 7 inchi

Descriere detaliată a produsului

Monitor LCD HD SWIT S-1073F 7" cu o rezoluție de 1920×1200. Monitorul acceptă 2K/3G/HD/SD-SDI pe intrare SDI și HDMI. Ambele intrări au o ieșire în buclă, în plus, intrarea HDMI poate fi convertit în SDI.

S-1073F

Monitor LCD cu formă de undă FHD de 7 inchi

• LCD cu conectare optică de 7 inchi, 1920×1200
• Carcasa integral metalica, mai subtire si mai robusta
• Intrare 2K/3G/HD/SD-SDI și ieșire în buclă
• Intrare HDMI, ieșire buclă, convertită la ieșire SDI
• Audiometre încorporate cu 16 canale cu notificare
• Selectați oricare 2 canale audio pentru ieșire
• Zoom rapid în 9 pași și hartă
• Asistent de focalizare roșu/albastru și reglare precisă
• Înregistrări cu mai multe camere pentru conversia Rec709
• Import de utilizator al cubului 3DLUT prin stick USB
• Forma de undă, gama vectorială, histograma R/G/B/Y
• AFD, cod de timp, întârziere H/V, dungi Zebra
• Marcu 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
• Culoare falsă, R/G/B/Mono, bară de culoare 100%.
• Control GPI și afișaj soft Tally
• Montare V / Gold și diverse plăci DV
• Actualizare firmware USB

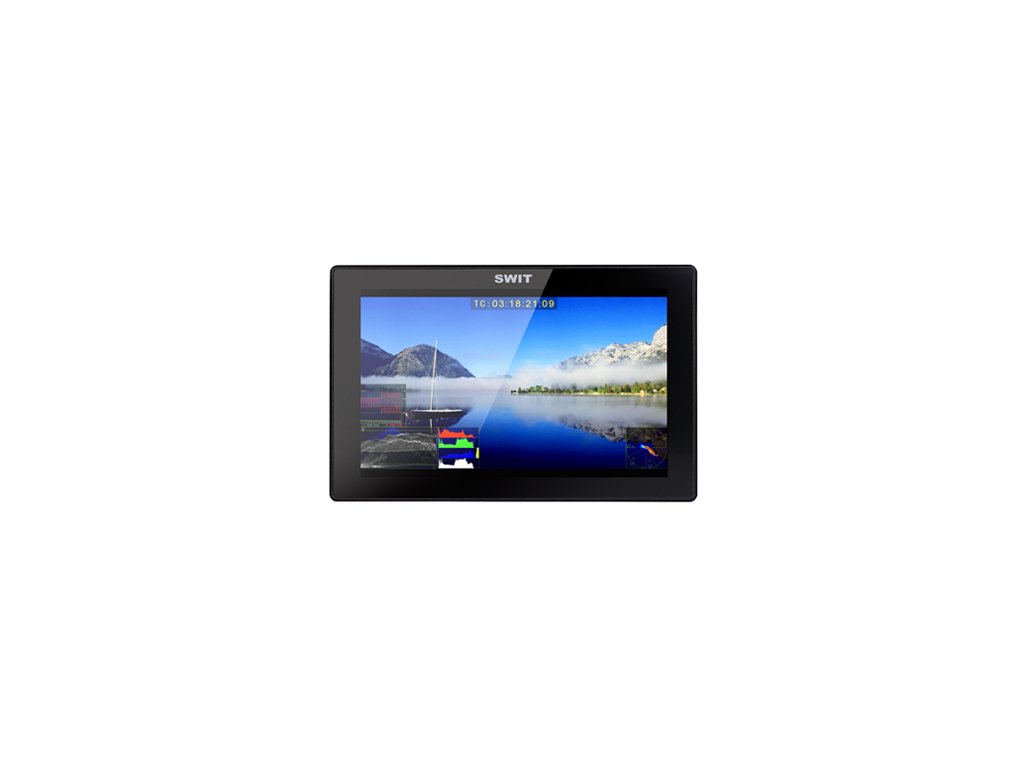

LCD Full HD de 7 inchi

Legare optică

S-1073F folosește un panou LCD de 7 inchi cu iluminare din spate LED, legătură optică. Rezoluția nativă este Full HD 1920×1200, contrastul este 1000:1 și unghiul de vizualizare este orizontal: 160° / vertical: 160°

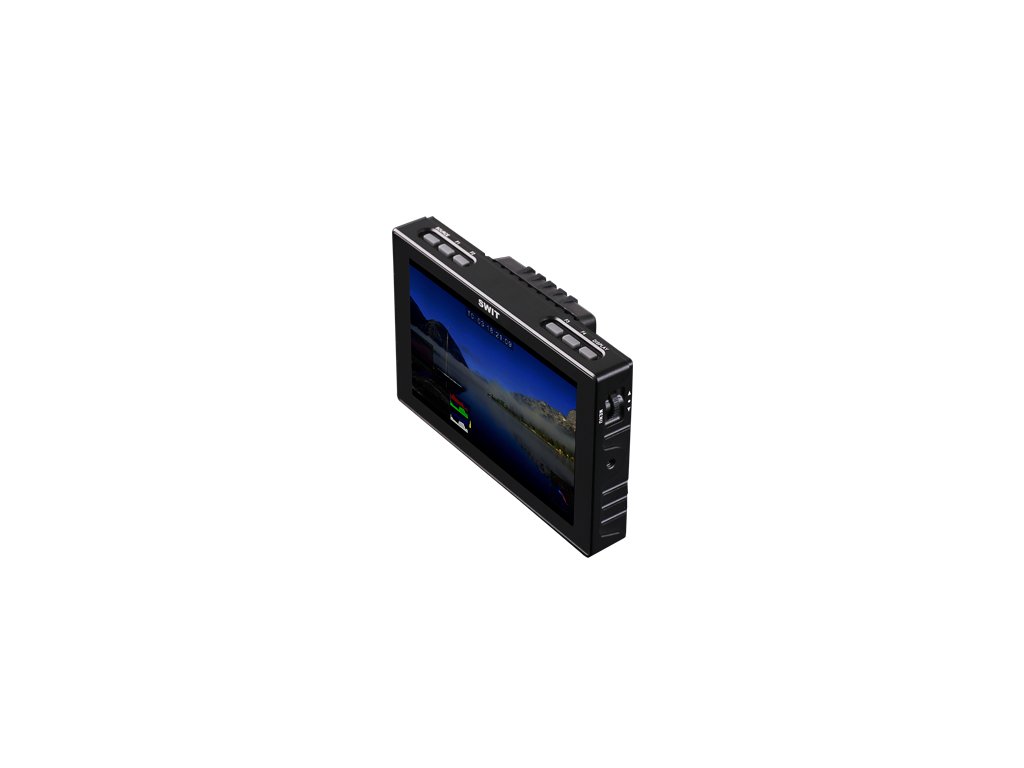

Carcasă integral din metal

S-1073F folosește o carcasă din aliaj de aluminiu, mai subțire și mai robustă, potrivită pentru monitorizarea video în aer liber pe cameră.

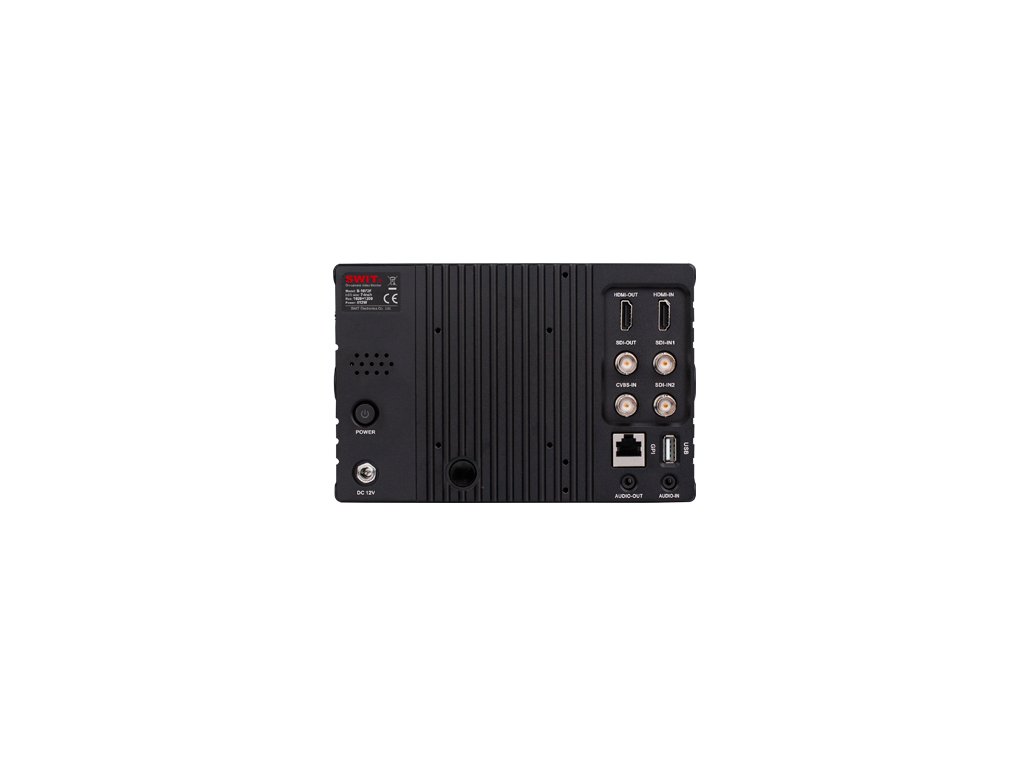

Interfețe de intrare/ieșire

SDI și HDMI
Suporta monitorul S-1073F
Intrare 2K/3G/HD/SD-SDI × 2
Ieșire buclă 2K/3G/HD/SD-SDI × 1
Intrare HDMI 1,3 × 1
Ieșire buclă HDMI 1.3 × 1
Ieșire HDMI la SDI × 1 (port de buclă SDI partajat)
Intrare audio analogică de 3,5 mm × 1
Ieșire audio analogică de 3,5 mm × 1
Intrare GPI/TALLY × 1
USB × 1 (actualizare firmware)

Conversie HDMI în SDI încorporată

S-1073F acceptă conversia HDMI în SDI încorporată; partajați portul de ieșire al buclei SDI. Este o conversie de format egală și acceptă următoarele formate HDMI: 480i, 576i, 720p (60 / 59.94 / 50), 1080i (60 / 59.94 / 50), 1080p (30 / 29.97 / 25 / 24 / 8) 23
Notă: Dacă intrarea este atât SDI, cât și HDMI, dacă sursa curentă de afișare este SDI, portul de ieșire SDI este bucla SDI; iar dacă sursa curentă de afișare este HDMI, portul de ieșire SDI este ieșirea de conversie HDMI.

Zoom rapid în 9 trepte

Mapare sus/jos/stânga/dreapta

Atribuiți modul zoom oricărei taste F și activați modul zoom. Glisați butonul de meniu pentru a mări rapid videoclipul la următoarele viteze: 1,2x, 1,5x, 1,8x, 2,0x, 2,4x, 2,6x, 2,8x, 3,0x, fără a aștepta negru
Apăsați butonul de meniu pentru a comuta la funcția de mapare stânga/dreapta și apăsați din nou pentru a comuta la maparea sus/jos și apăsați din nou pentru a regla fin asistența la focalizare. (Activați mai întâi funcția de asistență la focalizare)

3DLUT Conectați-vă la Rec709

Importați cubul LUT al unui utilizator
Monitorul S-1073F are jurnalele camerei încorporate pentru conversia Rec 709 LUT, inclusiv Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm
De asemenea, puteți importa 3DLUT-uri personalizate pentru monitorizare prin stick USB, acceptă fișiere cub 3DLUT 17x17x17.

Exemplu de asistent de analiză video

Progres / interval vectorial / histogramă

S-1073F acceptă modele de asistenți de analiză video care includ: forma de undă (Y/Pb/Pr/R/G/B), gama vectorială, histograma (R/G/B/Y), pentru a converti informațiile de calitate video digitală (Luma , Culoare, Saturație etc.) pe modele și modele pot fi activate/dezactivate individual, poziția afișajului (sus/jos/stânga/dreapta), dimensiunea, culoarea și opacitatea pot fi selectate

Monitorizare audio încorporată

Contoare cu până la 16 canale cu notificare și selecție de ieșire

S-1073F acceptă SDI-16ch, HDMI-2ch și afișaj audio analog pe 2 canale cu markeri și alerte sonore anormale. Utilizatorii pot alege, de asemenea, orice sunet cu 2 canale pentru a ieși prin mufa de 3,5 mm sau difuzoare. Poziția modelului audiometrului poate fi selectată dintr-unul dintre cele patru colțuri și puteți alege să afișați doar 2 canale, 8 canale și cele 16 canale complete. Există, de asemenea, semne de scară, informații de avertizare și transluciditatea modelului audiometrului din care puteți alege.

GPI și Soft TALLY

S-1073F acceptă intrarea de control GPI prin portul RJ45 (RS485) din spate. Utilizatorii pot defini funcții pentru fiecare pin GPI, inclusiv semnale Roșu/Verde/Galben
Un semnal Tally fin va fi afișat pe ecranul monitorului intermitent în roșu/verde/galben în funcție de setările GPI.?

Meniu cu un singur buton și taste funcționale

S-1073F are un buton Revolve/Push Menu cu un buton pentru a controla sistemul de meniu. Există 4 taste funcționale definibile de utilizator în partea de sus a monitorului și puteți seta rapid funcțiile prin apăsarea lungă a tastelor funcționale.

Tastele F1-F4 acceptă următoarele funcții
Contoare audio, histogramă, culoare falsă, AFD, întârziere H/V, R/G/B/mono, marcaje de scară, bară de culori, UMD, alertă sonoră, iluminare maximă de fundal, asistență la vârf, raport aspect, mod scanare, mod zoom, sunet, îngheța cadru, flip, gradient, temperatura culorii, timecode, zebră, gamă vectorială.

Actualizare firmware USB

Monitorul oferă un port USB standard pe lateral pentru actualizări de firmware. Utilizatorii pot descărca cel mai recent fișier firmware pe un stick USB și îl pot introduce în monitorul S-1073F pentru a se actualiza fără a se conecta la un computer

Instalarea diferitelor plăci DV

V-mount / montură aurie / montură DV
S-1073F acceptă intrare DC 6,5-36 V printr-o priză DC blocabilă de 5,5 mm și poate instala SWIT S-7006 seria V-mount / Gold Mount / DV plăci de baterie pentru alimentare:

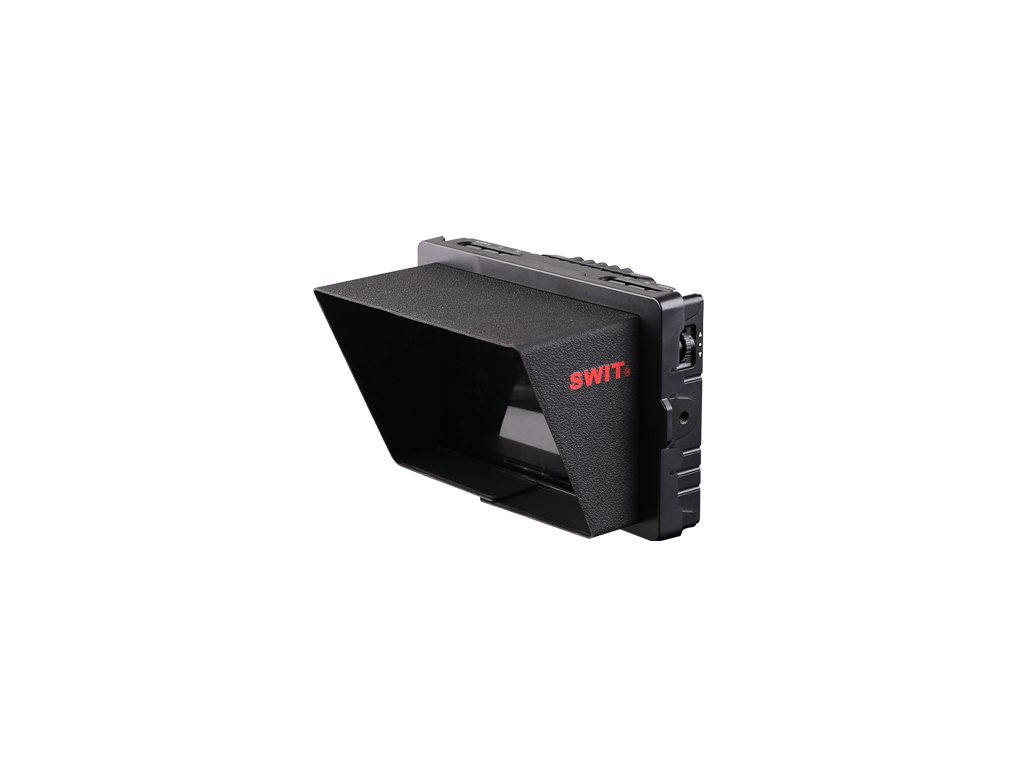

Glugă de soare pliabilă

Pentru utilizare în aer liber, S-1073F oferă un parasolar care este articulat și montat pe monitor

Un pachet simplu include:

• 1x parasolar pliabil (A-SH73)
• 1x robinet D pentru cablu DC cu stâlp blocabil (S-7114)
• 1x pantof rece / suport cu braț de îmbinare cu șurub
• 1x placă de baterie seria S-7006 (montură V / suport auriu / diverse DV pentru accesorii opționale)

Formate video de intrare

S-1073F acceptă următoarele formate de intrare video:
