HEATIT Z-DIN 616, modul comutator pe șină DIN

Heatit Z-DIN 616

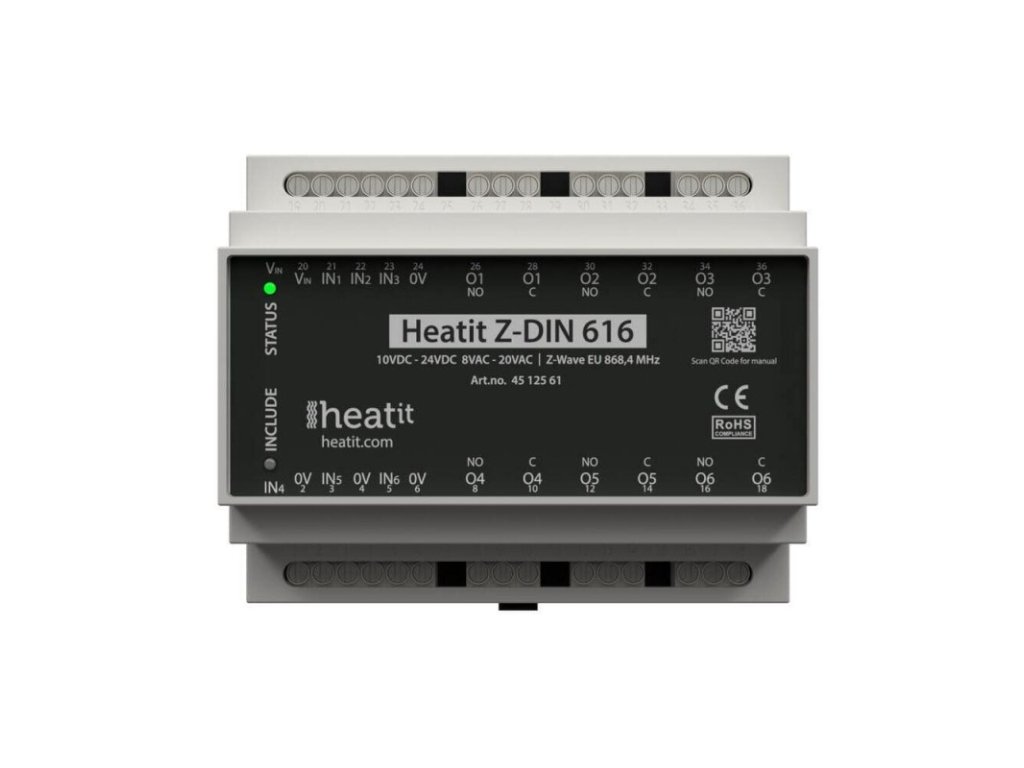

Heatit Z-DIN 616 este un releu fără potențial de 6 x 16 A pentru montare pe șină DIN. Modulul este echipat cu 6 comutatoare de releu și 6 intrări digitale pentru montare pe o șină DIN M36 standard (EN50022).6 comutatoare releu independente Heatit Z-DIN 616 pot fi controlate liber din rețeaua Z-Wave și utilizate în diverse scopuri. Toate cele 6 comutatoare releu sunt izolate galvanic unele de altele. Acestea pot fi utilizate pentru a controla sarcini AC și/sau DC.Fiecare comutator cu releu este proiectat pentru o sarcină maximă de 16 A.

Cele 6 intrări digitale pot fi conectate la contacte uscate, de exemplu, întrerupătoare de limită, contacte pentru uși/fereastră sau butoane. O altă opțiune este conectarea lor la ieșiri cu colector deschis de la senzori discreti, de exemplu.Senzori PIR. Cele 6 intrări ale dispozitivului Heatit Z-DIN 616 pot, de asemenea,funcționează ca scene sau activează scene predefinitecu alte dispozitive Z-Wave.

Dispozitivul Heatit Z-DIN 616 este alimentat de o sursă de alimentare de 10-24V CC.Adăugarea și eliminarea unui dispozitiv din rețeaua Z-Wave se inițiază prin activarea unui buton printr-un mic orificiu din față. Dispozitivul Heatit Z-DIN 616 este echipat cu un LED pe partea frontală a modulului pentru diverse tipuri de indicații ale stării curente.

Specificatii tehnice

• ProtocolZ-Wave, 868,4 MHz
• SDK-ul6.71.00
• Tensiunea de alimentare10 – 24V CC 8 – 24V CA
• ConsumReleu activ direct 0,6W + 0,5W(maxim 4W)
• Dimensiunea terminalului pentru firele de conectare0,2 – 2,5 mm²
• Ieșiri6 x 1 pol fără tensiune(distanță de 10 mm)
• Comutatoare cu releuAC1: 16A 250V AC,AC3: 750W (motor),AC15: 360VA
• Curent maxim de aprindere80A/20ms
• ContacteNC comun și normal închis

• Intrări6 x 1 polfără tensiune (5 mmdistanţă), maxim 10V CC
• Impedanta de intrare10 kOhm
• Interval de rețeapână la 40 de metri(depinde de materialele folosite)
• Clasa IPIP20

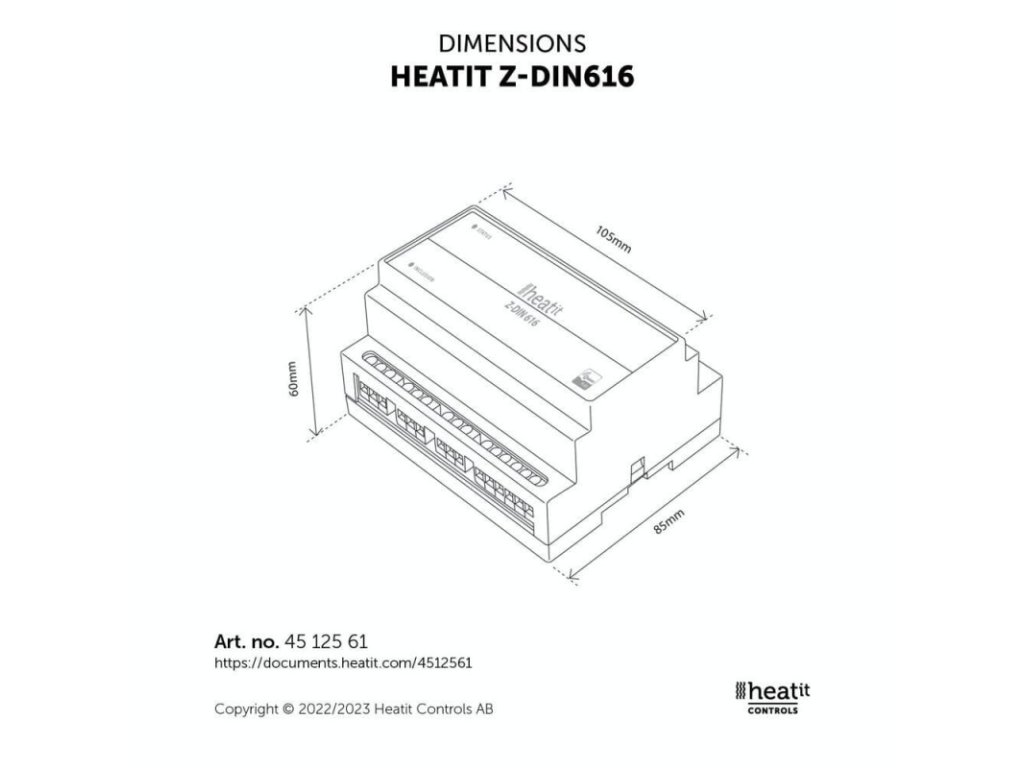

• Dimensiuni(ÎxLxA) 85 x 105 x 60 mm,Șină DIN M36 cu 6 module
• CertificariZ-Wave Plus,CE,EN 50491-3: 2009 EN 60669-2: 2004, EMC 2014/30/UE, RoHS 2011/65/UE,Directiva privind limitarea emisiilor (LVD) 2014/35/UE
