Convertor de microfon Blackmagic Design ATEM

Descriere detaliată a produsului

Blackmagic Design ATEM Microphone Converter este un convertor audio-digital care permite clienților să adauge microfoane suplimentare la modelele de comutare ATEM, cum ar fi ATEM Television Studio HD8. Datorită conexiunii MADI, aceasta înseamnă că clienții nu trebuie să configureze setări complexe, deoarece conexiunea este un simplu cablu BNC. Designul prezintă o calitate uimitoare, cu un nivel de zgomot extrem de scăzut de -129 dBV, un interval dinamic de 131 dB(A), o distorsiune scăzută de 0,002% și toleranțe uniforme pe toate canalele. Designul include, de asemenea, o ieșire de monitor HDMI cu afișaj cu formă de undă cu defilare.

Acum este ușor să extindeți intrarea MADI pe comutatoarele ATEM, astfel încât clienții să poată adăuga mai multe microfoane sau mixere audio externe. Convertorul de microfon ATEM se conectează pur și simplu la portul ATEM Television Studio MADI, astfel încât nu este necesară o configurare complicată și unități suplimentare pot fi chiar conectate la mai multe surse. Fiecare convertor are 4 intrări analogice care sunt selectabile pentru microfon/linie și au o alimentare fantomă de 48V. Designul prezintă o calitate uimitoare a sunetului cu zgomot extrem de scăzut, o gamă dinamică largă și o distorsiune foarte scăzută. Designul folosește chiar și 8 ADC-uri separate pe fiecare intrare separată care lucrează împreună pentru a extinde intervalul dinamic. Există, de asemenea, o ieșire de monitor HDMI cu curbe de derulare a sunetului.

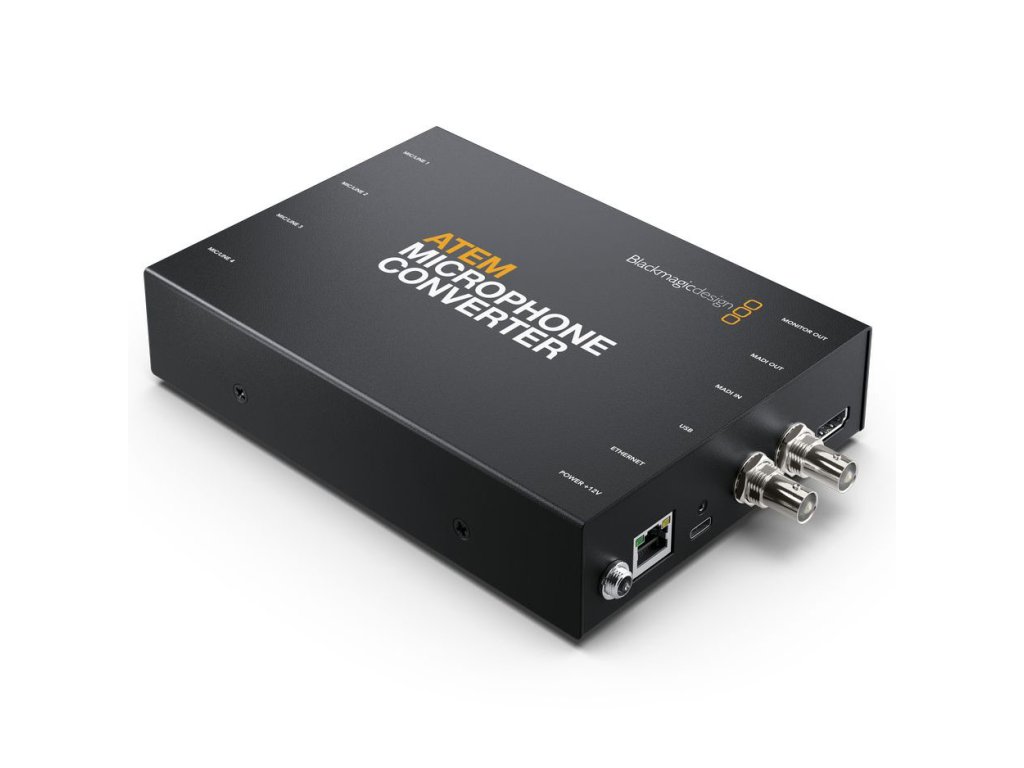

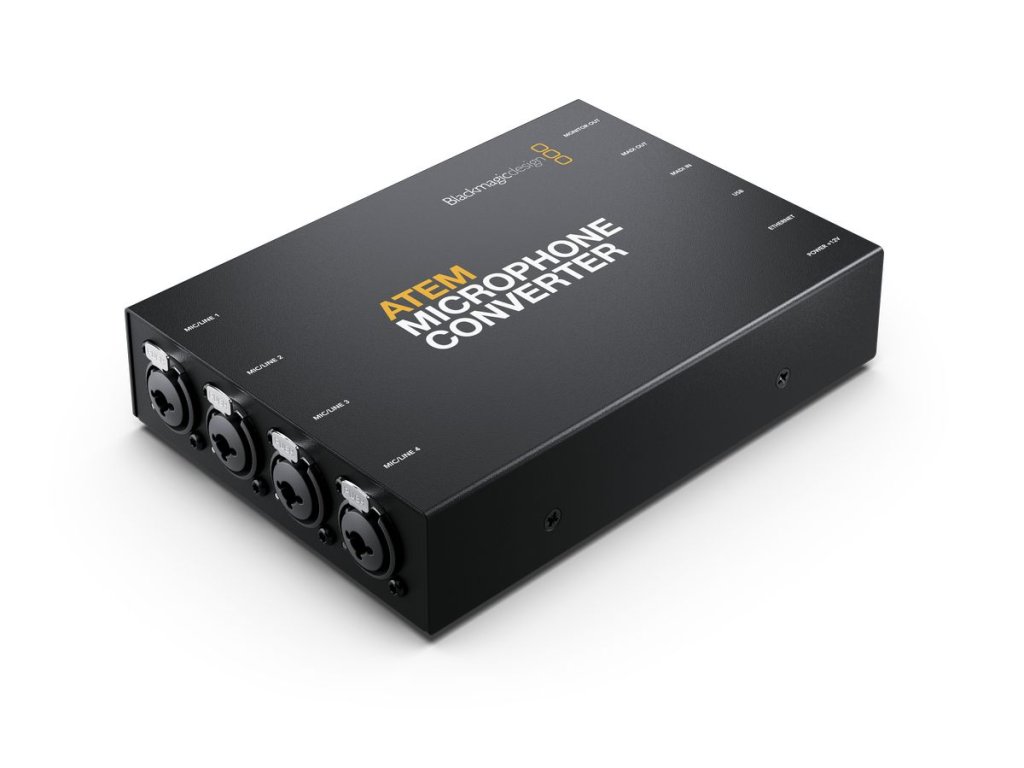

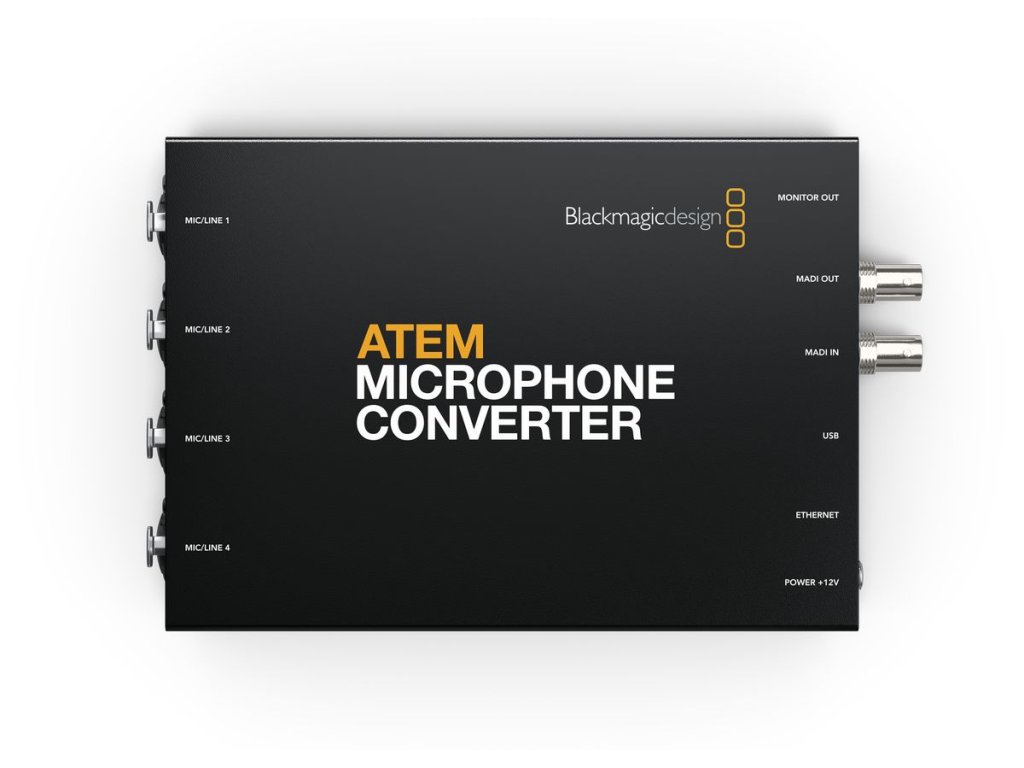

Convertorul de microfon ATEM are un design familiar bazat pe convertor, care găzduiește electronica analogică necesară pentru conversia analog-digitală (ADC) de înaltă calitate. Este echipat cu conectori de intrare combinați XLR/TRS care permit conectarea cablurilor XLR sau jack. Dispune, de asemenea, de o ieșire MADI cu audio convertit, precum și de o intrare MADI care permite mai multor convertoare de microfon ATEM să fie conectate în lanț, astfel încât mai mult de 4 canale audio pot fi alimentate într-o singură conexiune MADI.

Ieșirea MADI a convertizorului de microfon ATEM include 4 intrări analogice ca canalele MADI 1, 2, 3 și 4. Convertorul de microfon ATEM include, de asemenea, o intrare MADI care este utilizată pentru a bucla mai multe convertoare atunci când clienții au nevoie de mai mult de 4 canale audio pe un un singur link MADI. Aceasta înseamnă că, dacă un al doilea convertor este conectat la intrarea altuia, convertorul din amonte își va plasa cele 4 canale deasupra celor 4 canale de pe convertorul din aval.

Fiecare canal de intrare analogic are un preamplificator cu zgomot ultra-scăzut, cu câștig fix, adaptat pentru a conduce un ADC audio cu gamă dinamică înaltă, eliminând complet utilizarea unui preamplificator de microfon analogic în design, astfel încât intrarea să nu sufere de preamplificare. obține clicuri sau „zip”. zgomot". Convertorul de microfon ATEM se îndepărtează de practicile de proiectare convenționale ale industriei audio de a folosi un ADC audio separat, deoarece fiecare intrare implementează conversie analog-digitală folosind 8 ADC-uri audio cu gamă dinamică înaltă care funcționează împreună ca un ADC audio cu gamă dinamică ultra înaltă. Înseamnă că intervalul dinamic al fiecărui canal de intrare este de 131 dB(A).

O problemă comună cu driverele de microfon este nivelul de zgomot mai mare, care creează zgomot electric în preamplificatoare. Convertorul de microfon ATEM elimină această problemă prin utilizarea unui design foarte diferit, în care intrarea este convertită direct folosind conversie în intervalul dinamic ultra-înalt, astfel încât clienții alimentează audio RAW către comutator, unde comutatorul poate aplica apoi cât de mult câștig este necesar pentru nivelul corect al sunetului. . Aceasta înseamnă că clienții nu vor primi zgomotul cauzat de treapta de amplificare analogică, astfel încât clienții vor obține un nivel fix de zgomot extrem de scăzut de -129 dBV, indiferent de câștigul digital utilizat.

Datorită gamei dinamice largi a intrării, care elimină necesitatea unui preamplificator analogic, nivelurile microfonului sunt ajustate folosind o treaptă de câștig a preamplificatorului digital extrem de stabil. Diferitele tipuri și mărci de microfoane pot varia foarte mult în ceea ce privește nivelul sunetului analogic, astfel încât acest grad de amplificare digitală permite compensarea pentru marca specifică de microfon pe care o folosesc clienții. Cel mai bun dintre toate, preamplificatorul digital este procesat în adâncimea de biți internă completă de 32 de biți a audio RAW, astfel încât utilizatorii să poată ajusta setările cu mult mai multă precizie decât poate suporta standardul audio MADI.

Designul inovator al convertizorului de microfon ATEM are și alte avantaje, cum ar fi potrivirea extrem de precisă între canalele audio de intrare. Tehnica de proiectare a mai multor ADC-uri pe intrare înseamnă că fiecare intrare audio analogică are specificații și toleranțe foarte asemănătoare, astfel încât toate canalele de intrare sunt mai uniforme din punct de vedere statistic. În plus, designul unic al celor 8 intrări ADC va menține un nivel de zgomot plat stabil și consistent, care nu va experimenta efectele negative ale modulării nivelului de zgomot de care suferă modelele ADC tradiționale cu spațiere în trepte.

Convertorul de microfon ATEM include, de asemenea, o ieșire de monitorizare video HDMI, astfel încât clienții să poată conecta un simplu televizor sau un monitor de computer pentru a vizualiza starea completă. Include 4 curbe de rulare în ultimele 60 de secunde, ceea ce este atât informativ, cât și distractiv. Există, de asemenea, contoare audio care arată nivelul la mufa de intrare. Există, de asemenea, indicatori care arată setările comutatorului pentru selectarea intrării microfon/linie și alimentare fantomă. În plus, dacă clienții folosesc convertoare în lanț, ieșirea monitorului se va ajusta pentru a afișa mai mult de 4 canale.

Caracteristici ale convertorului de microfon ATEM

• Extindeți-vă intrările audio cu convertorul de microfon ATEM.
• Design robust în stil invertor.
• Se conectează prin MADI pentru audio multicanal.
• Nivel de zgomot extrem de scăzut -129 dBV.
• Interval dinamic ultra-înalt de 131 dB(A).
• Potrivire precisă a intrării și distorsiune scăzută de 0,002%.
• Include o ieșire de monitor HDMI cu un afișaj derulant al formei de undă audio.
