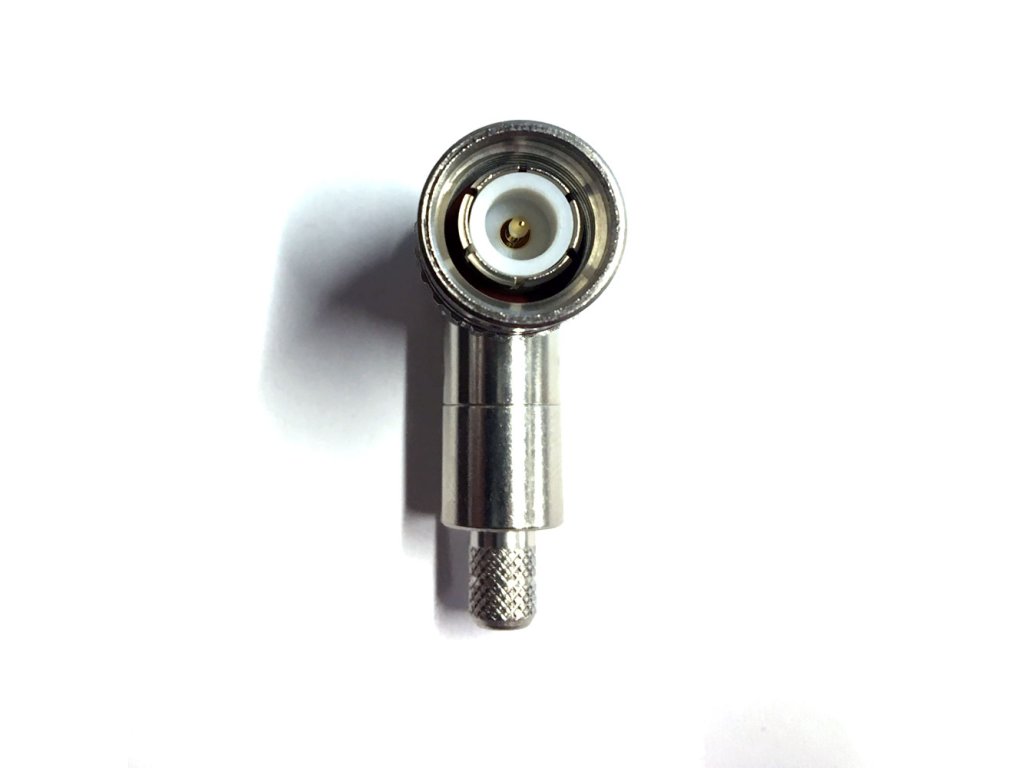

Canary TNP-LC31

Descriere detaliată a produsului

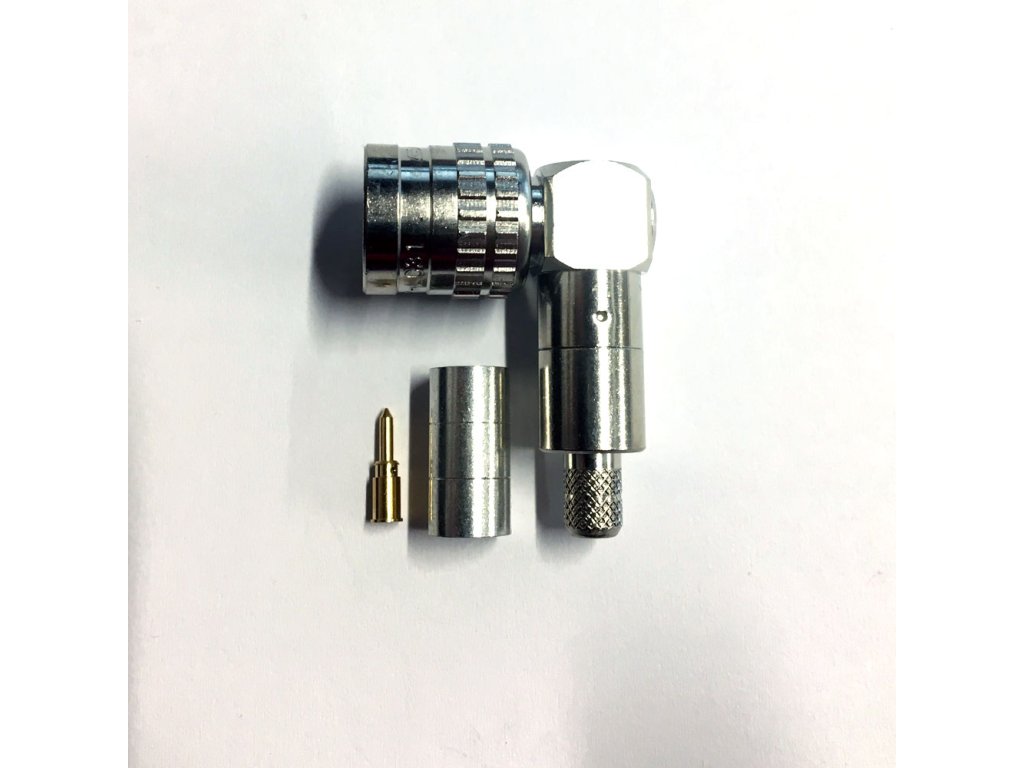

Conector sertizat TNC de 50 Ohm, dreptunghiular

Caracteristici și beneficii cheie

• VSWR 1.1 sau mai puțin până la 2 GHz, 1.2 sau mai puțin până la 4 GHz.
• Designul de sertizare Canare asigură o instalare rapidă și fiabilă

Raportul de undă staționară de tensiune (VSWR) și pierderea de retur
Terminarea capătului de recepție al unui cablu coaxial de lungime limitată cu o valoare a rezistenței care nu este egală cu impedanța sa caracteristică creează o undă reflectată care se deplasează înapoi în jos pe cablu până la capătul de transmisie. Ca urmare, apare interferența între unda care călătorește și unda care revine, rezultând o undă staționară care determină fluctuația nivelurilor de tensiune. Gradul în care rezistența de terminare se potrivește cu impedanța caracteristică este indicat de standardul VSWR sau al raportului de undă staționară de tensiune prezentat în Fig. raportat la curentul de val care se deplasează. (Vezi fig. 2)

smochin. 1 Distribuția tensiunii printr-un cablu coaxial

smochin. 2 VSWR pentru a returna tabelul de conversie a pierderilor
