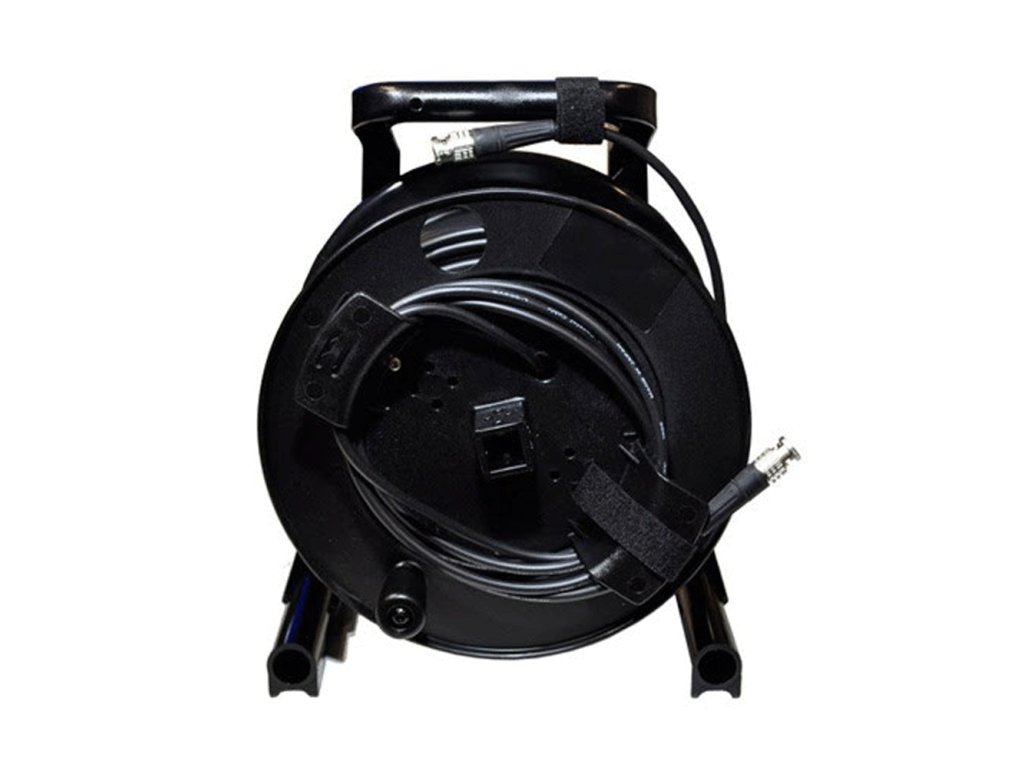

Canare 3G/HD-SDI pe bobină cu suport de cablu de 80 m

Descriere detaliată a produsului

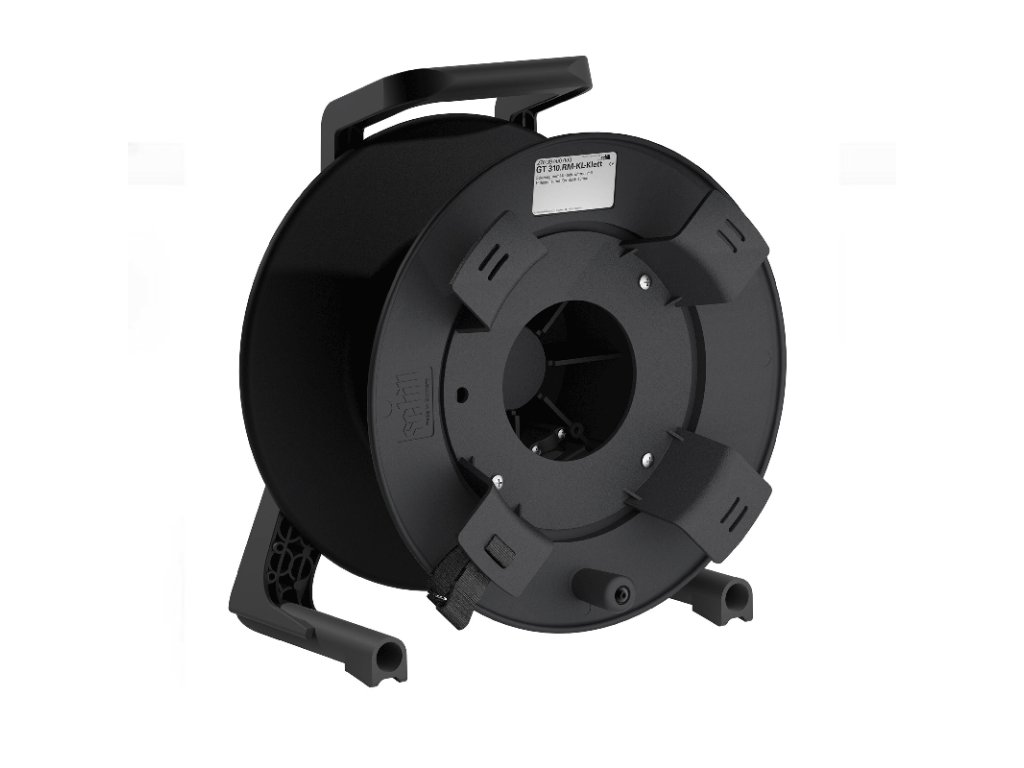

Canare L-4.5CHWS BNC (M-male) / BNC (M-male) este un cablu coaxial HD/SD-SDI de 75 ohmi flexibil și durabil, cu un diametru exterior de 7,2 mm, cu capete BNC (M) înfășurate pe o tobă SCHILL. Cablurile lungi de 30-40 m sunt infasurate pe un tambur Schill GT 235.RM, cablurile lungi de 50-80 m sunt infasurate pe un tambur mai mare.Schill GT 310.RMTobă

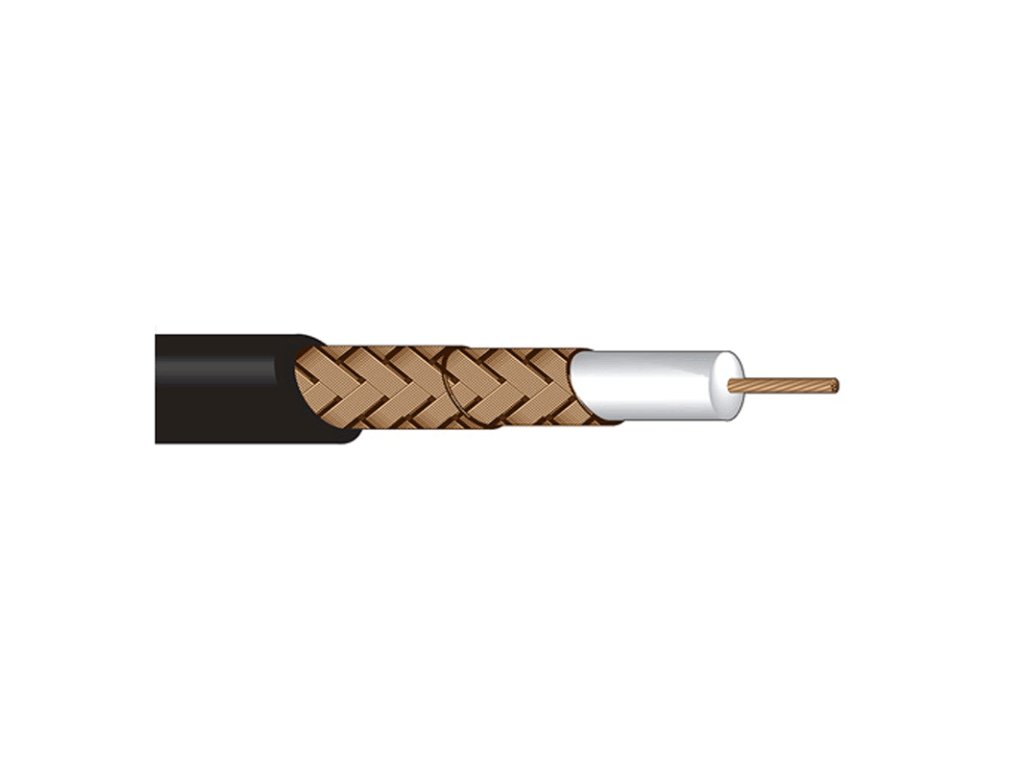

Flexibilitatea sa mare îl face ideal pentru utilizarea mobilă HD, cu rezistență excelentă la îndoiri repetate. Cablul are un conductor central spiralat și ecranare dublă împletită „de înaltă densitate”, cu izolație cu spumă groasă și densitate mare.

Caracteristici ale cablului Canare L-4.5CHWS:

• în conformitate cu specificațiile SMPTE 424M și 292M
• HDTV
• Video HD/SD-SDI
• Video analogic PAL și NTSC
• Aplicații prin satelit
• TELCO
• Echipament de test

Parametrii cablului Canare L-4.5CHWS:

• Lungimi standard fabricate: 100/200 m
• Diametrul carcasei (diametrul total) în mm:7.2
• Greutatea cablului în kg/100m: 6.6
• Conductor central - numărul și diametrul nucleelor de cablu în mm: 7/0,34
• Diametrul total al conductorului central în mm: 1.02
• Dielectric spumă - diametru în mm: 4,57
• Rezistența conductorului mijlociu în Ω/100m:3.3
• Rezistența conductorului exterior în Ω/100m:0,8
• Interval de temperatură:-30 °C ~ +60 °C
• Capacitate statică în pF/m:53
• Atenuare în dB/100m la 750MHz:22.8

Caracteristici ale conectorului BCP-B45HW:

• Adevărat design de 75 ohmi pentru pin și priză
• Putere mare de 1,1 sau mai puțin VSWR (raport de undă staționară de tensiune) până la 3GHz.
• Corp alungit pentru o mai bună manevrare
• Marcarea poziției pe corp permite o inspecție ușoară a conectorului.
• Prindere excelentă a cablului
• Pin central placat cu aur
• Corpul conectorului este „turnat sub presiune” - obținând costuri mai mici cu performanțe ridicate
• Asamblare simplă folosind instrumentul de sertizare Canare

Parametrii conectorului BCP-B45HW:

• Rezistență de izolație la 500V DC în Ω: >1000M
• Tensiune nominală pentru 1 minut: 1500 V AC (rms)
• Rezistență de contact centrală: < 6 m ohm
• Rezistență de contact extern: < 3 m ohm
• Impedanta in Ω: 75
• Corp conector - material/suprafață: alamă/nichel
• Contact central - material/suprafață: cupru beriliu/aur
• Flanșă - material/suprafață: turnat AL / Nichel
• Dielectric - material: politetrafluoretilenă PTFE
