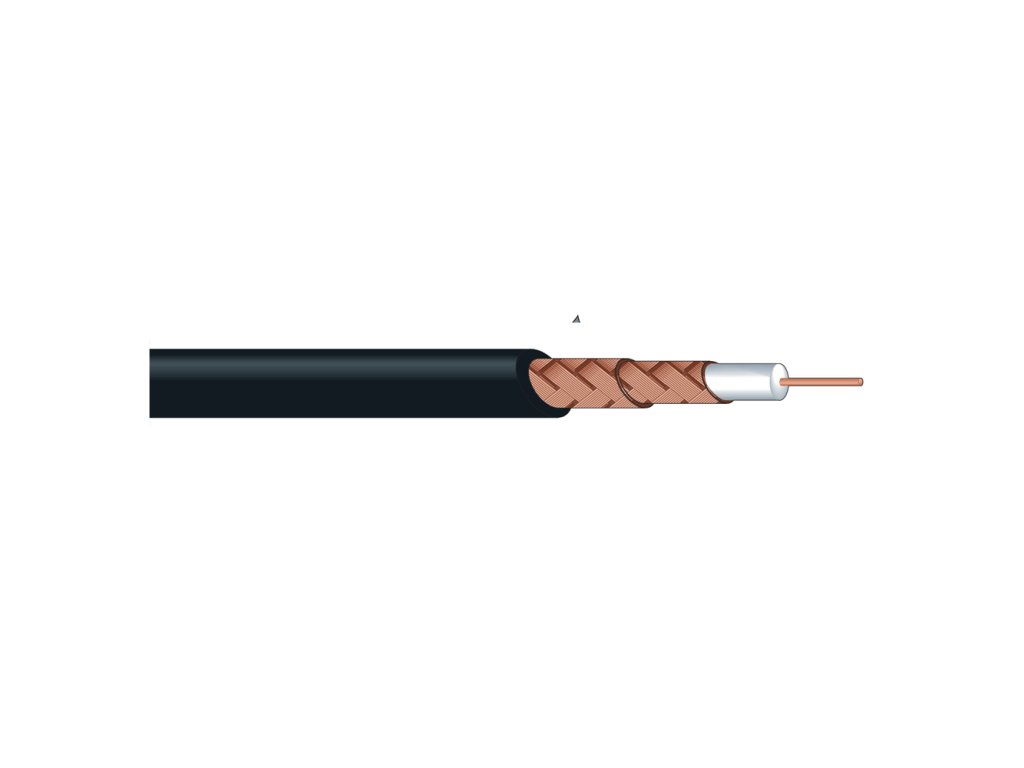

Cablu coaxial Canare L-3CFW flexibil 3G/HD-SDI, contor
Cod: AVY-L-3CFWDescriere detaliată a produsului
Canary L-3CFW este un cablu coaxial 3G/HD/SD-SDI flexibil și durabil „Low Loss”, cu diametrul exterior de 5,8 mm - metru. Pret pe metru.
Cerere:
- în conformitate cu specificațiile SMPTE 424M și 292M
- HDTV
- Video HD/SD-SDI
- Video analogic PAL și NTSC
- Aplicații prin satelit
- TELCO
- Echipament de test
Specificații:
- Lungimi standard fabricate: 100/200 m
- Diametrul carcasei (diametrul total) în mm: 5.8
- Greutatea cablului în kg/100m: 5.1
- Conductor central - numărul și diametrul nucleelor în mm: 1/0,65
- Diametrul total al conductorului central în mm: 0,65
- Dielectric spumă - diametru în mm: 3.10
- Rezistența conductorului mijlociu în Ω/100m: 5.5
- Rezistența conductorului exterior în Ω/100m: 0,7
- Interval de temperatură:-30°C ~ +60°C
- Capacitate statică în pF/m: 33.1
- Atenuare în dB/100m: 19.4
Distanța maximă de transmisie în funcție de formatul video
| Distanța în (m) | 288 m | 230 m | 197 m | 158 m | 60 m | 60 m |
| Frecvență | 177 Mbps | 270 Mbps | 360 Mbps | 540 Mb/s | 1,5 Gb/s | 3,0 Gb/s |
| SMPTE | ITU-R BT.601 | SMPTE 259 milioane | SMPTE 259 milioane | SMPTE 344M | SMPTE ST-292 |
SMPTE ST-424 |
| Pierderea cablului la 1/2 frecvență | 30Db @ 88 MHz | 30Db la 135 MHz | 30Db @ 180 MHz | 30Db @ 270 MHz | 20Db @ 750 MHz | 30 db la 1,5 GHz |
| Utilizați | PAL compozit | 525/625 (4:3) | 525/625 (16:9) | 525/625 (4:3) p60 SDI | HD-SDI 1080i | HD-SDI 1080p |
Valorile de mai sus se bazează pe standardele SMPTE și pot varia în funcție de dispozitivul de recepție.
Criteriile noastre: Valoarea atenuării cablului nu depășește pierderea cablului SMPTE la 1/2 frecvență.
