Cablu Canare 3G/HD-SDI pe bobina cu suport cablu 70m

Descriere detaliată a produsului

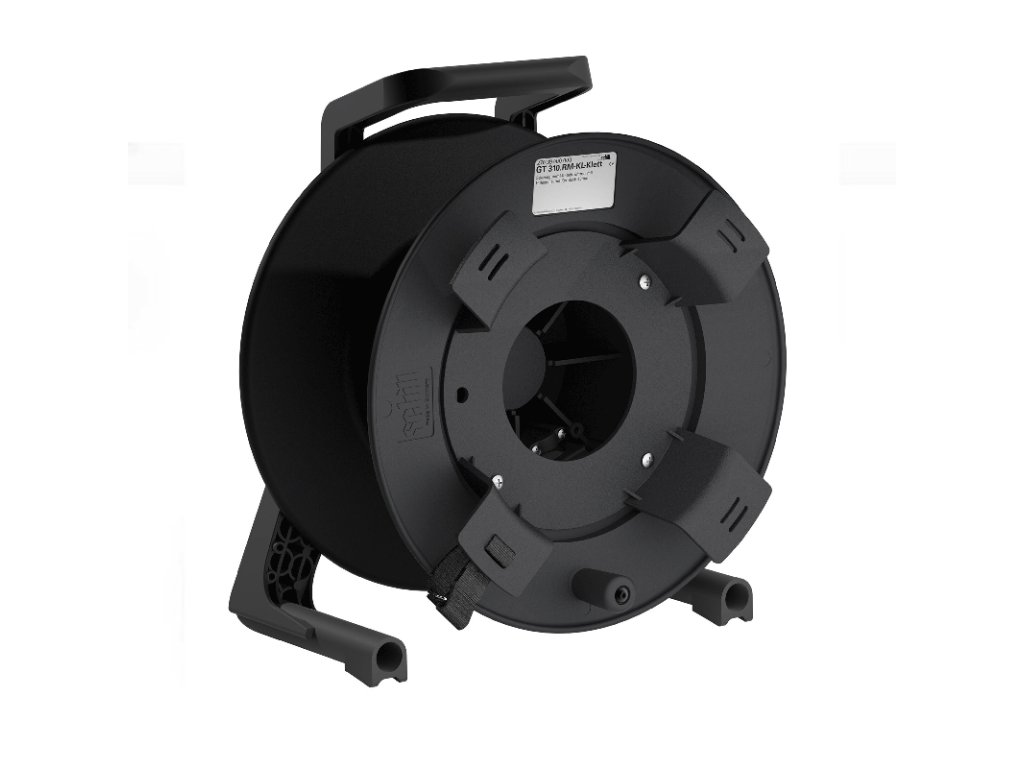

Canare L-4.5CHWS BNC (M-male) / BNC (M-male) este un cablu coaxial HD/SD-SDI de 75 ohmi flexibil și durabil, cu un diametru exterior de 7,2 mm, cu capete BNC (M) înfășurate pe o tobă SCHILL. Cablurile cu lungimea de 30-40 m sunt infasurate pe un tambur Schill GT 235.RM, cablurile cu lungimea de 50-80 m sunt infasurate pe un tambur mai mareSchill GT 310.RM

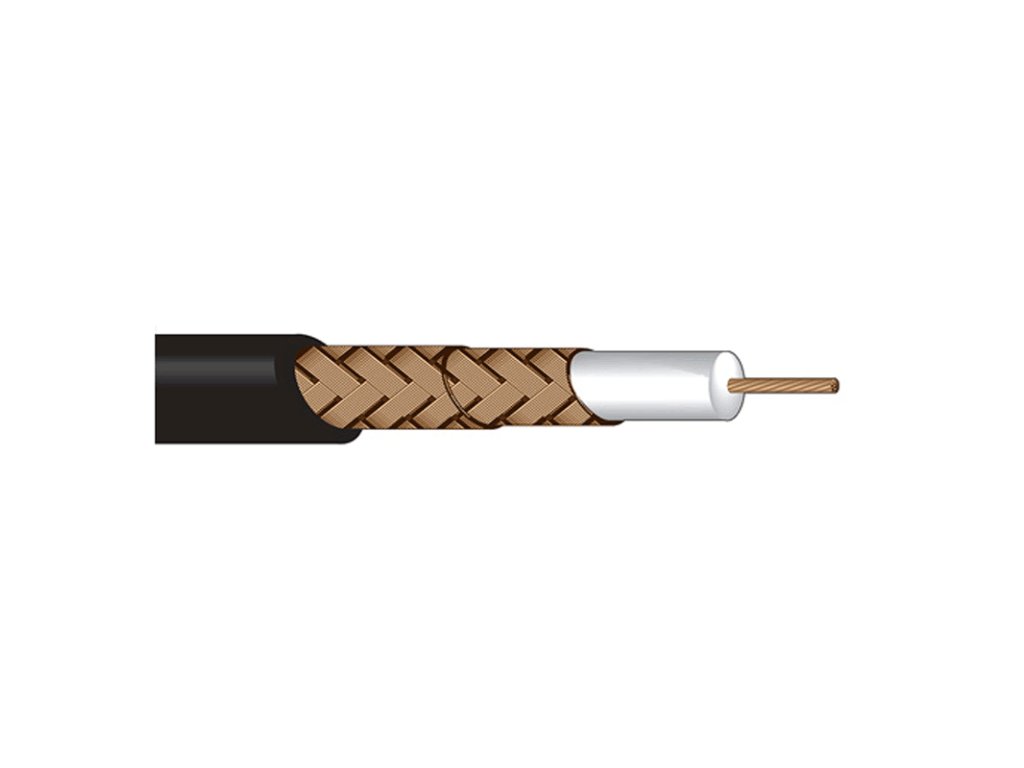

Datorită flexibilității sale mari, este ideal pentru utilizarea mobilă HD cu rezistență excelentă la îndoiri repetate. Cablul are un conductor central torsionat și ecranare dublă împletită „de înaltă densitate” cu izolație cu spumă de înaltă densitate și groasă.

Caracteristici:

• în astfel de specificații SMPTE 424M și 292M
• HDTV
• Video HD/SD-SDI
• Video analogic PAL și NTSC
• Aplicații prin satelit
• TELCO
• Echipament de test

Parametrii:

• Diametrul carcasei (diametrul total) în mm: 7.2
• Greutatea cablului în kg/100m: 6,6
• Conductor central - numărul și diametrul nucleelor de sârmă în mm: 7/0,34
• Diametrul total al conductorului central în mm: 1,02
• Dielectric spumă - diametru în mm: 4,57
• Rezistența conductorului central în Ω/100m: 3.3
• Rezistența conductorului exterior în Ω/100m: 0,8
• Capacitate statică în pF/m: 53
• Atenuare în dB/100m: 22,8

Caracteristici ale conectorului BCP-B45HW:

• Design autentic de 75 ohmi cu știft și priză de sertizare
• VSWR de înaltă performanță de 1,1 sau mai puțin (raport de undă staționară de tensiune) până la 3GHz.
• Corp alungit pentru o mai bună manevrare
• Marcajul de poziție de pe corp face conectorul ușor.
• Conexiune excelentă
• Pin central placat cu aur
• Corpul conectorului este „turnat” – Crearea unei oferte de preț la performanță ridicată
• Asamblare ușoară cu instrumentul de sertizare Canare

Parametrii conectorului BCP-B45HW:

• Rezistență de izolație la 500V DC în Ω: >1000M
• Tensiune nominală pentru 1 min: 1500 V AC (rms)
• Rezistență de contact central: <6m ohm
• Rezistență de contact extern: <3 m ohm
• Impedanta in Ω: 75
• Corp conector - material/suprafață: alamă / nichel
• Contact central - material/suprafață: cupru beriliu / Aur
• Flanșă - material/suprafață: turnat AL / Nichel
• Dielectric - material: politetrafluoretilenă PTFE
