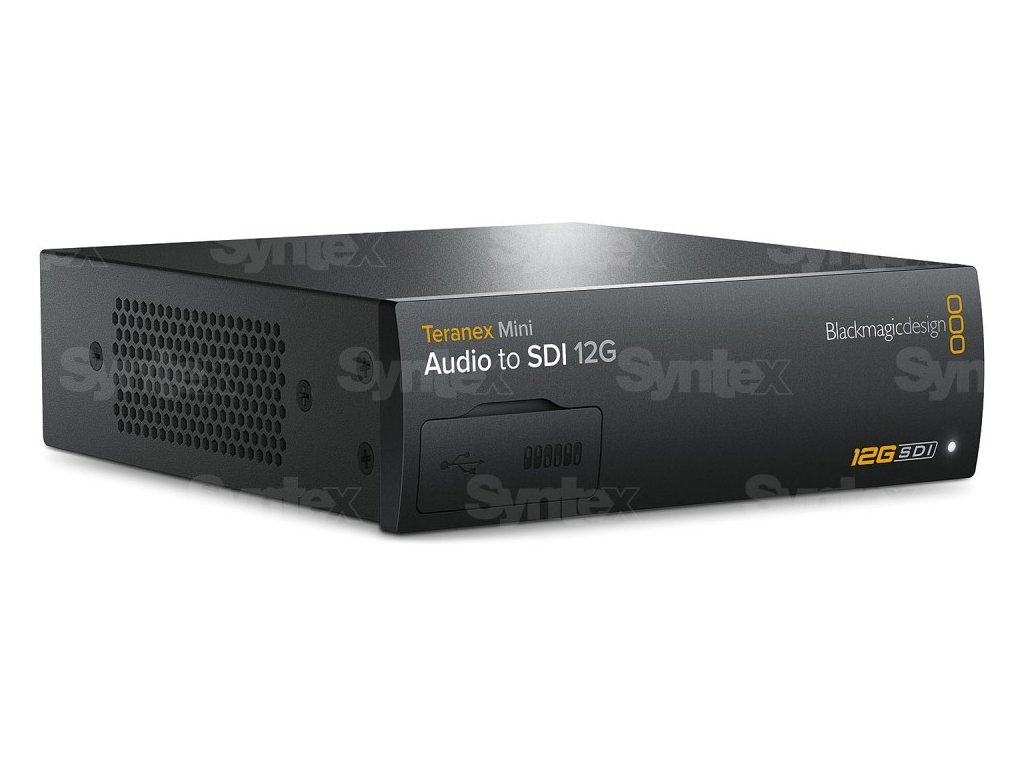

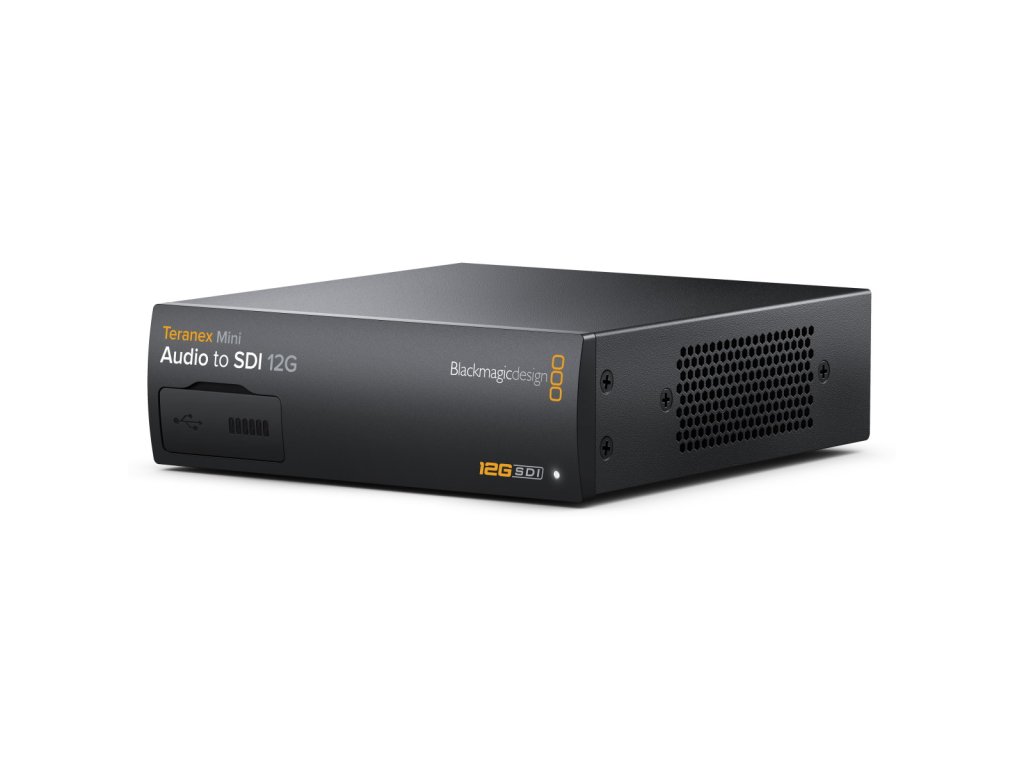

Blackmagic Design Teranex Mini Audio pe SDI 12G

Modelele Teranex Mini folosesc un nou șasiu revoluționar conceput pentru a disipa mai bine căldura generată de puternicul circuit de interfață 12G-SDI. Noile produse Teranex Mini rezolvă și alte probleme ale generațiilor anterioare de convertoare: se caracterizează prin sursă de alimentare internă, conectori XLR standard și comenzi ergonomice. Designul lor atractiv le predestine pentru operarea pe desktop în studiourile de post-producție și pot fi operate și în dulapuri de instrumente. Dimensiunea lor mică permite o utilizare ușoară chiar și în locații de filmare, la fel ca generațiile anterioare de convertoare

Convertoarele Teranex Mini pot gestiona semnale 12G-SDI fără supraîncălzire, chiar și atunci când mai multe convertoare sunt instalate unul lângă altul într-un adaptor de rack. Interfața 12G-SDI permite procesarea oricăror formate SD, HD și Ultra HD cu rezoluție de până la 2160p60 printr-un singur cablu standard cu conectori BNC. Tehnologia 12G-SDI asigură compatibilitatea cu tehnologia SD și HD mai veche, cu comutare automată standard

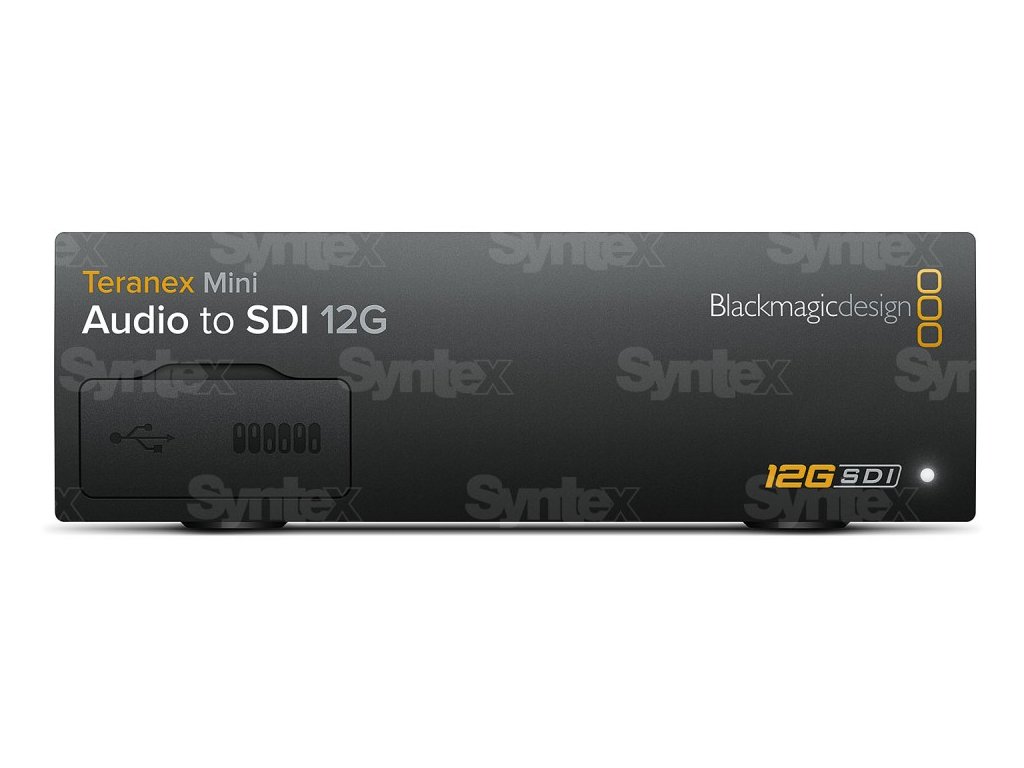

Una dintre cele mai inovatoare caracteristici ale noului Teranex Mini este panoul frontal opțional cu control rotativ, afișaj LCD color și butoane de control. Panoul de bază al modelelor Teranex Mini poate fi îndepărtat cu ușurință și înlocuit cu Teranex Mini Smart Panel cu comenzi ergonomice. Panoul oferă monitorizare video și audio sau afișează standarde de cod de timp sau semnal video. Teranex Mini Smart Panel îmbunătățește semnificativ experiența utilizatorului și permite feedback imediat la setarea parametrilor de transfer, ceea ce este deosebit de important într-un mediu de studio TV.

Seria Teranex Mini dispune și de surse de alimentare integrate care elimină sursele de alimentare externe mai puțin fiabile. Toate modelele includ, de asemenea, o interfață Ethernet integrată pentru controlul de la distanță al convertoarelor dintr-o locație centrală prin noua aplicație Converter Utility pentru Windows și Mac OS X. În plus, această interfață de rețea poate furniza și alimentarea dispozitivului prin sprijinirea tehnologiei Power on Ethernet. Suportul PoE poate elimina complet cablurile de alimentare sau poate servi ca sursă de alimentare de rezervă! Acest lucru face foarte ușor să instalați mai multe convertoare Teranex Mini în dulapurile de instrumente

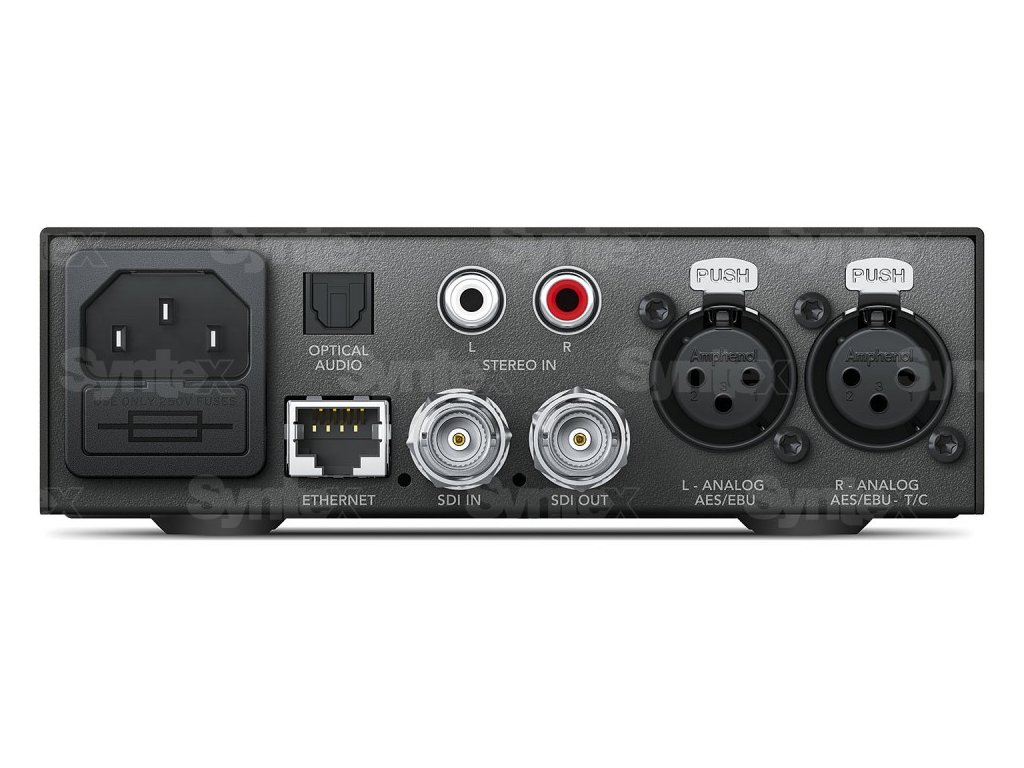

Produsele Teranex Mini sunt echipate și cu conectori XLR standard pentru linii audio echilibrate, interfețe digitale AES/EBU sau pentru conectarea surselor de cod de timp. Utilizatorii pot folosi cabluri standard de studio cu un tip de conector fiabil care are un blocare pentru a preveni tragerea accidentală a cablului. Circuitele audio Teranex Mini au fost complet reproiectate pentru un zgomot extrem de scăzut (peste -115 dBFS) și o calitate maximă a sunetului.

Modelele Teranex Mini dispun de asemenea de tehnologia de conversie sus-jos Teranex. De exemplu, dacă modelul Teranex Mini SDI to HDMI este conectat la un televizor HD care nu acceptă standardul Ultra HD, convertorul va recalcula automat semnalul de intrare pentru a putea fi afișat. Circuitele și algoritmii de înaltă calitate Teranex fac din modelele Teranex Mini instrumentele ideale pentru tehnicienii de studiouri TV și post-producție. Resincronizarea intrărilor SDI și nivelurile scăzute de jitter permit utilizarea cablajului mai lung. După conversia în domeniul analogic, videoclipul este procesat cu precizie de 12 biți pentru un zgomot minim. Tehnologia de conversie a rezoluției video Teranex asigură o conversie de calitate maximă între standardele SD, HD și Ultra HD



Există șase modele de convertoare Teranex Mini din care să alegeți – SDI la HDMI, HDMI la SDI, SDI la analog, Analog la SDI, SDI la Audio și Audio la SDI. În plus, sunt disponibile șase variante de interfață optică - optic la HDMI, HDMI la optic, optic la analog, analog la optic, optic la audio și audio la optică, care includ un conector SDI și un modul optic 12G-SDI compatibil SMPTE.



Caracteristicile cheie ale transmițătoarelor Teranex Mini 12G

• Cea mai modernă interfață 12G-SDI cu suport pentru standarde SD, HD și Ultra HD până la rezoluție de 2160p60.
• Conectori XLR profesionali.
• Sursa universala integrata cu o gama de 90 - 240V.
• Port Ethernet pentru gestionarea de la distanță a convertoarelor și alimentare de rezervă cu suport pentru tehnologia Power over Ethernet (PoE).
• Comutatoare DIP pentru reglarea ușoară a traductoarelor fără a utiliza mască opțională Smart Panel.
• Panoul frontal opțional cu afișaj LCD și comenzi ergonomice.
• Design elegant, compact și durabil pentru montare într-un rack sau masă.
• Sistem unic de răcire cu ventilatoare silențioase pentru o funcționare fiabilă și silențioasă.
• Adaptor opțional de înălțime de 1U pentru montarea a până la trei convertoare într-un rack



Teranex Mini SDI la HDMI 8K HDR
Teranex Mini SDI to HDMI 8K HDR este o soluție avansată pentru monitorizarea videoclipurilor 8K folosind televizoare cu ecran mare sau proiectoare care acceptă și calibrarea monitorului folosind sonde opționale de la terți. Oferă, de asemenea, afișare de ieșire a până la două funcții de măsurare a semnalului, inclusiv afișări de formă de undă, componente, vectorscop și histogramă. Teranex Mini SDI to HDMI 8K HDR este ideal pentru studiourile de film și pentru profesioniștii TV care au nevoie de echipamente de ultimă generație cu costuri reduse de achiziție. Valoarea mare de utilitate a convertorului este subliniată și de masca frontală echipată cu un afișaj LCD pentru previzualizare a semnalului și setarea convenabilă a parametrilor

Panoul frontal LCD afișează nu numai previzualizarea video, ci și audiometrele cu balistică VU sau PPM sau format de intrare; panoul din spate include o interfață Quad-Link 12G-SDI pentru a suporta rezoluții HD, Ultra HD și 8K. Există, de asemenea, 4 ieșiri HDMI pentru televizoare și proiectoare 8K cu intrări Quad-HDMI și, desigur, funcționalitate pentru conversia video 8K în rezoluție Ultra HD sau HD, precum și conversie automată între 2SI (2-Sample Interleave) și Square Division. formate. Modelul Teranex Mini SDI la HDMI 8K oferă suport pentru cele mai recente standarde HDR, inclusiv. Formate PQ și Hybrid Log Gamma (HLG) conform standardelor ST2108-1, ST2084 și ST425 și suport pentru spațiile de culoare Rec.2020 și Rec.709, precum și formatul DCI-P3

Pentru a evalua compatibilitatea imaginii cu standardele de difuzare, pot fi afișate două instrumente de măsurare independente în modul de întrețesere. Utilizatorii își pot schimba poziția, dimensiunea și nivelul de transparență și pot alege dintre funcțiile de afișare a formei de undă, vectorscop și componente RGB/YUV care pot fi utilizate pentru a verifica corecția culorii și compatibilitatea înregistrării cu standardele de difuzare. Există, de asemenea, un afișaj cu histogramă pentru a verifica distribuția nivelurilor de luminozitate și burn-in sau burn-in

Teranex Mini SDI la HDMI 8K HDR oferă corecții 3D LUT în 33 de puncte, plus este posibilă calibrarea afișajelor conectate folosind sonde de calibrare de la terți conectate la interfața USB. Convertorul va analiza și va genera automat date 3D LUT pentru a suprima afișarea color inconsecventă pe diferite monitoare. Două tabele 3D LUT independente pot fi importate și comutate de pe panoul frontal. Sondele de calibrare USB acceptate includ SpectraCal C6, X-Rite i1 Display Pro și Klein K10-A

Intrările Quad-Link 12G-SDI acceptă toate standardele video comune, inclusiv 50p, 59,94p până la 60p la rezoluție de 720p. Rezoluțiile HD 1080i întrețesute includ 50i, 59.94i și 60i, cu toate ratele de cadre acceptate de la 23.98 la 60 fps pentru standardele 1080p, 1080PsF și 2160p. Standardele Cinema 2K și 4K DCI sunt acceptate cu rate de cadre de 23,98p - 60p, modurile 8K includ 4320p23,98, 24, 25, 29,97, 50 și 59,94. Convertorul convertește, de asemenea, automat între modurile 2SI și Square Division și acceptă atât modurile Nivel A, cât și Nivel B pentru interfețele 3G-SDI și modele color YUV sau RGB pentru SDI.

Datorită picioarelor din cauciuc, invertorul poate fi amplasat pe mesele de lucru, iar raftul opțional Teranex Mini Rack permite montarea acestuia în dulapurile instrumentelor

Teranex Mini SDI la DisplayPort 8K HDR
Teranex Mini SDI to DisplayPort 8K HDR este o soluție avansată pentru monitorizarea videoclipurilor 8K folosind monitoarele de computer DisplayPort, cum ar fi noul Pro Display XDR. Spre deosebire de traductoarele convenționale, acest produs este capabil să utilizeze sonde de calibrare de la terți și să afișeze, de asemenea, ieșirea funcțiilor de măsurare a semnalului, inclusiv forma de undă, histograma sau vectorscop. Este o soluție ideală pentru studiourile de film sau facilitățile TV care necesită soluții de previzualizare video profesionale, dar accesibile. Ca bonus, un design elegant incl. Afișaj LCD pentru previzualizare a semnalului și setare ușoară

Rama frontală conține comenzi și un afișaj color care arată semnalul prezent la intrarea video, contoare audio și un indicator de format video. Panoul din spate oferă o interfață Quad Link 12G-SDI compatibilă cu standardele HD, Ultra HD și 8K. Există, de asemenea, doi conectori DisplayPort: unul standard și unul stil USB-C pentru monitoare noi precum Pro Display XDR. Funcția integrată de modificare a rezoluției video asigură prezența semnalului video corect pentru monitorul conectat la interfața DisplayPort

Previzualizarea semnalului HDR SDI pe monitoare DisplayPort compatibile este activată prin suportul pentru formatele PQ și Hybrid Log Gamma (HLG) conform standardelor ST2108-1, ST2084 și ST425. ST425 definește doi biți noi în VPID pentru a specifica caracteristicile de transmisie SDR, HLG sau PQ. Standardul ST2108-1 specifică modul în care metadatele HDR statice sau dinamice pot fi transmise prin SDI. Există, de asemenea, suport pentru ST2082-10 pentru 12G-SDI și ST425 pentru surse 3G-SDI. Sunt acceptate spațiile de culoare Rec.2020 și Rec.709 și 100% din spațiul DCI-P3

Două instrumente de măsurare independente pot fi afișate în modul întrețesut pentru a evalua compatibilitatea imaginii cu standardele de difuzare. Utilizatorii își pot schimba poziția, dimensiunea și nivelul de transparență și pot alege dintre funcțiile de afișare curbe, vectorscop și componente RGB/YUV pentru a verifica corecția culorilor și compatibilitatea înregistrării cu standardele de difuzare. Există, de asemenea, un afișaj cu histogramă pentru a verifica distribuția nivelurilor de luminozitate și burn-in sau burn-in

Teranex Mini SDI la DisplayPort 8K HDR oferă corecții 3D LUT în 33 de puncte, plus că este posibilă calibrarea afișajelor conectate folosind sonde de calibrare de la terți conectate la interfața USB. Convertorul va analiza și va genera automat date 3D LUT pentru a suprima afișarea color inconsecventă pe diferite monitoare. Două tabele 3D LUT independente pot fi importate și comutate de pe panoul frontal. Sondele de calibrare USB acceptate includ SpectraCal C6, X-Rite i1 Display Pro și Klein K10-A

Intrarea de trecere Quad-Link 12G-SDI acceptă toate standardele video comune, inclusiv 50p, 59,94p până la 60p la rezoluție de 720p. Rezoluțiile HD 1080i întrețesute includ 50i, 59.94i și 60i, cu toate ratele de cadre acceptate de la 23.98 la 60 fps pentru standardele 1080p, 1080PsF și 2160p. Standardele Cinema 2K și 4K DCI sunt acceptate cu rate de cadre de 23,98p - 60p, modurile 8K includ 4320p23,98, 24, 25, 29,97, 50 și 59,94. Convertorul convertește, de asemenea, automat între modurile 2SI și Square Division și acceptă atât modurile Nivel A, cât și Nivel B pentru interfețele 3G-SDI și modele color YUV sau RGB pentru SDI.

Datorită picioarelor din cauciuc, invertorul poate fi amplasat pe mesele de lucru, iar raftul opțional Teranex Mini Rack permite montarea acestuia în dulapurile instrumentelor

Actualizare Teranex 5.0.1 (12/2016)
Actualizarea Teranex 5.0.1 este pentru utilizatorii din seria Teranex Mini. Noul software reglează automat viteza ventilatorului în funcție de temperatura circuitului pentru o funcționare mai silențioasă a produselor Teranex Mini

Actualizare Teranex 6.1.1 (9/2018)
Versiunea 6.1.1 implementează modul 3G-SDI Nivel A și suport extins pentru DSLR (pentru Teranex Mini HDMI la SDI 12G și Teranex Mini HDMI la Optical 12G) și îmbunătățiri ale corecției LUT și compatibilitate cu TV HDMI (Teranex Mini SDI la HDMI 12G și Teranex Mini Optic la HDMI 12G).
