Blackmagic Design Studio Fibre Converter

Descriere detaliată a produsului

Blackmagic Camera Fibre Converter și Blackmagic Studio Fibre Converter convertesc conexiunile standard pentru video, audio, alimentare și comunicații într-o singură interfață hibridă electro-optică. Acest lucru permite camerelor să fie controlate la o distanță de până la 2 km de un cărucior superior sau de transfer folosind un singur cablu!

Capacitatea de a opera o stație de cameră la o distanță mai mare de scenă este o necesitate pentru producția live, fie că lucrează în studio sau filmează în aer liber. SDI este disponibil pe scară largă, dar domeniul său de aplicare este limitat. Și puterea poate fi încă indisponibilă în unele cazuri, cum ar fi în sălile de sport mari sau în spațiile de teatru mai mari. Utilizarea mai multor cabluri pentru alimentare, comunicații, semnalizare și semnale video sau audio necesită adesea echipamente costisitoare. În plus, utilizarea amplificatoarelor de semnal poate duce la o soluție foarte complexă din punct de vedere tehnic și, prin urmare, mai puțin fiabilă



Raza de actiune 2 km!
Blackmagic Camera Fiber Converter și Blackmagic Studio Fibre Converter rezolvă această problemă cu o singură interfață hibridă SMPTE Fiber care permite stațiilor camerelor să funcționeze până la 2 km de tavan folosind un singur cablu. Convertoarele transformă astfel camerele URSA Broadcast sau URSA Mini într-o soluție completă de studio! Unul dintre convertoare se află pe cameră, celălalt în studio sau în căruciorul de transfer. Este o soluție ideală pentru știri, filmări de interviuri, producție de serie sau emisiuni sportive. În plus, această soluție este cu un ordin de mărime mai ieftină decât ofertele comparabile ale concurenței! Interfața electro-optică profesională a SMPTE este astfel la îndemâna webcasterilor, școlilor etc



SMPTE 311M
Cablul hibrid care conectează stația camerei la tavan este compatibil cu standardul SMPTE 311M și utilizează, de asemenea, conectori SMPTE 304 standard, robusti. Cablul conține o pereche de fibre optice, o pereche de date și o pereche de putere împreună cu un conductor central pentru creștere puterea sa. Unitatea Blackmagic Studio Fibre Converter oferă o sursă de alimentare standard de 200 V pentru convertorul camerei, camera și accesoriile sale. Atât studioul, cât și convertoarele camerei sunt echipate cu electronice care monitorizează continuu sursa de alimentare și o deconectează imediat în cazul unei defecțiuni. Tensiunea mare de alimentare este conectată numai după ce toate testele de siguranță au fost efectuate cu succes. Blackmagic Studio Fibre Converter și Blackmagic Camera Fibre Converter sunt, prin urmare, pe deplin compatibile cu standardele SMPTE și oferă securitate operațională maximă



Convertoare
Convertorul camerei oferă apoi alimentare normală de 12 V pentru cameră și accesoriile sale. Se conectează la panoul din spate al camerelor URSA Mini și URSA Broadcast și convertește interfețele video și audio, comenzile de la distanță, liniile de comunicație și semnal și puterea la cablarea hibridă SMPTE standard. Și deoarece camerele de studio sunt controlate aproape exclusiv din poziția camerei din spate, convertorul oferă și funcții standard ale camerei de studio. Previzualizarea liniilor din tavan, interfonul (două seturi independente), începerea înregistrării, deschiderea și focalizarea pot fi controlate. Există, de asemenea, o interfață V-Lock în partea de sus a convertorului pentru alte accesorii, cum ar fi monitorul profesional Blackmagic Studio Viewfinder

Blackmagic Studio Fibre Converter este proiectat pentru montarea în studiouri sau dulapuri de transmisie și este folosit pentru a reconverti interfețele SMPTE Fiber la tipuri standard care pot fi apoi conectate la panourile de control al camerei, directori, console de mixare etc. Ambele convertoare sunt echipate standard cu elemente de control pe care cameramanii experimentați le vor aprecia



Interfețe standard
Convertoarele respectă standardele TV comune, inclusiv cea mai recentă interfață 12G-SDI pentru a suporta toate formatele HD și Ultra HD până la rezoluție de 2160p60. Acestea oferă ieșire Ultra HD, trei conexiuni HD independente de la tavan, control de la distanță al camerei, protocol PTZ și interfață Ethernet. Comunicarea este asigurată de un interfon cu două canale cu conectori XLR standard cu 5 pini pentru conectarea căștilor profesionale. În cazul defecțiunii interfeței optice, este disponibil și un interfon de rezervă. Convertorul camerei oferă, de asemenea, un conector cu 10 pini pentru operatorul de macara - în cazul în care ambele căști sunt deja utilizate - precum și o ieșire de semnal

Comunicarea între două convertoare este asigurată de Ethernet clasic de 10 Gb. Tehnologia video IP utilizată folosește calitate video profesională de 10 biți cu compresie fără pierderi. Toate celelalte interfețe – comunicație, semnalizare, telecomandă – folosesc, de asemenea, protocolul IP. Ambele convertoare sunt foarte rapide și au o latență sub un cadru!



Design robust

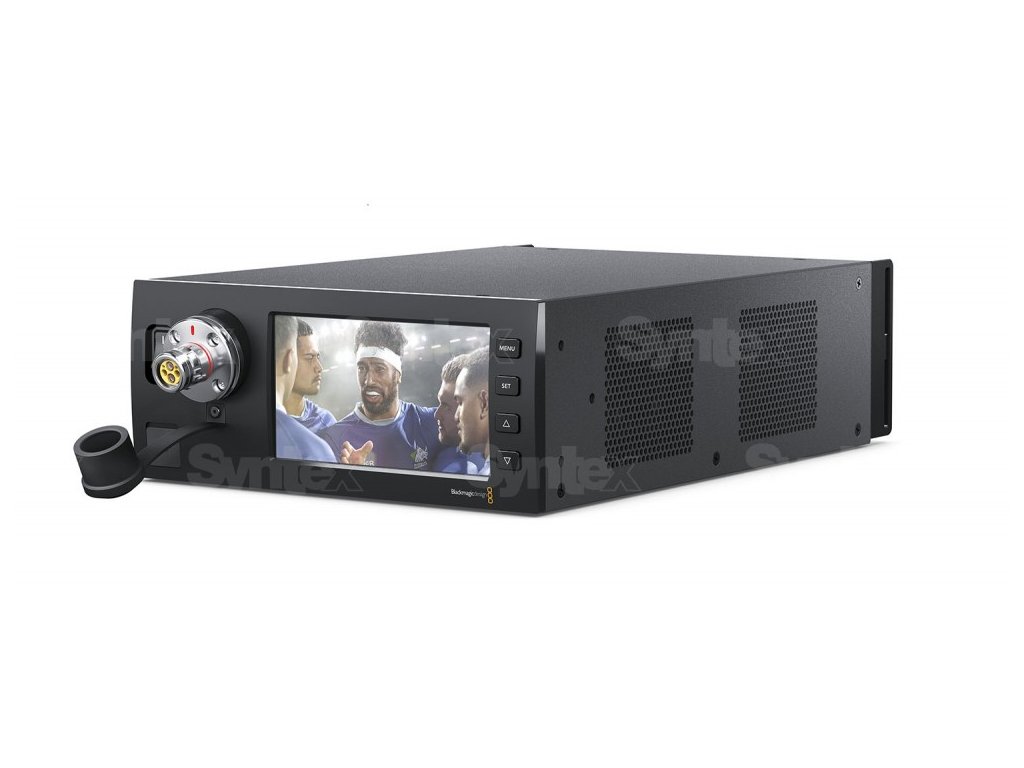

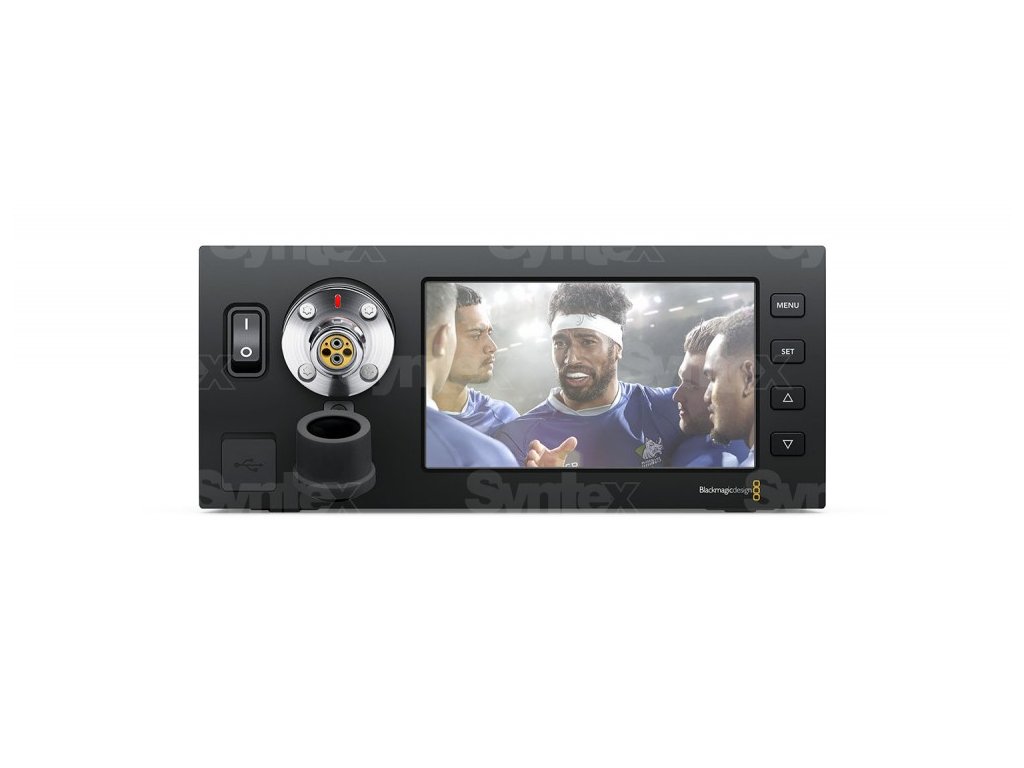

Blackmagic Camera Fiber Converter are un corp metalic foarte robust, iar designul se potrivește perfect cu camera URSA Broadcast. Desigur, există garnituri de praf pe conectori sau interfața V-Lock de top pentru conectarea monitorului Blackmagic Studio Viewfinder. Convertorul Blackmagic Studio Fibre este proiectat pentru a fi montat într-un rack cu lățime standard (folosind un adaptor opțional) și include un conector pentru cameră pe panoul frontal și un afișaj LCD de 5 inchi pentru previzualizarea instantanee a semnalului.



Accesorii
Blackmagic Design oferă produse profesionale care formează o soluție completă de studio, inclusiv noul panou de control al camerei ATEM (în vânzare din 6/2018) pentru controlul de la distanță a până la patru camere URSA Broadcast, URSA Mini, Blackmagic Studio sau Blackmagic Micro Studio simultan. Panoul este pe deplin compatibil cu seria de directoare ATEM și este echipat cu un afișaj LCD mare, precum și cu joystick-uri și butoane de calitate care permit unui singur operator să controleze și să modifice un număr mare de parametri precum câștig, echilibrul culorilor, viteza obturatorului eliberează mâinile operatorului de cameră pentru ca aceștia să se concentreze mai bine pe partea creativă a filmării

Blackmagic Camera 6.9.2 (4/2020)
Actualizarea Blackmagic Camera 6.9.2 este doar pentru proprietari Difuzare URSAModel A Firul camerei Convertor & Studio Fiber Convertor, unde remediază o mulțime de erori și, de asemenea, implementează câteva funcții noi. The transmisia apelurilor și a comenzilor în direct este acum acceptată pentru produsele Blackmagic Camera și Studio Fibre Converter împreună cuATEM Talkback Converter 4K sau Blackmagic 3G-SDI Shield pentru Arduino. Producătorul a prezentat și noutăți manuale pentru URSA Broadcast A URSA Mini camere de luat vederi

Caracteristici noi în Blackmagic Camera Setup 6.9.2

Caracteristici noi pentru produsele Camera & Studio Fiber Converter

• Transmiterea comenzilor de semnalizare către convertoarele Talkback

• Transmiterea comenzilor de semnalizare pentru Shield 3G-SDI pentru modulul Arduino SDI

• Detectați versiunea software greșită pe Studio Converter

• Pornirea sistemului mai stabil
• Detectare îmbunătățită a semnalului de referință la pornire
• Stabilitate îmbunătățită atunci când se utilizează sisteme de comunicații terțe
• S-au remediat erori ocazionale la ieșirea camerei
• S-au remediat erorile luminoase de stare în convertoare
• S-a remediat mesajul fals „Actualizare eșuată” în timpul instalării firmware-ului.
• S-a rezolvat peeling-ul la comutarea intrărilor XLR de la modul linie la modul AES
• Localizare în alte limbi

Caracteristici noi pentru URSA Broadcast

• S-au rezolvat blocarea focalizării și a zoom-ului pe obiectivele Fujifilm și Canon

• S-a remediat o eroare care provoca lipsa de răspuns în Fujifilm LA16xinel de focalizare a obiectivului

Blackmagic Camera 6.9.6 (08.09.2020)
V6.9.6 implementează capacitatea de a activa alimentarea fantomă pentru canalele de interfon 1 și 2, suport HDR îmbunătățit, stabilitate/precizie sporită a sincronizării și alte caracteristici pentru Blackmagic Camera Fibre Converter și Studio Fibre Converter pentru URSA Broadcast. Pentru Pocket Cinema Camera 4K și 6K, remediază răspunsul zero pentru unele comenzi trimise prin Bluetooth.

[HASH_PROD_TABS_3ah2]

Blackmagic Studio Fibre Converter

Card SD cu software și manual

---

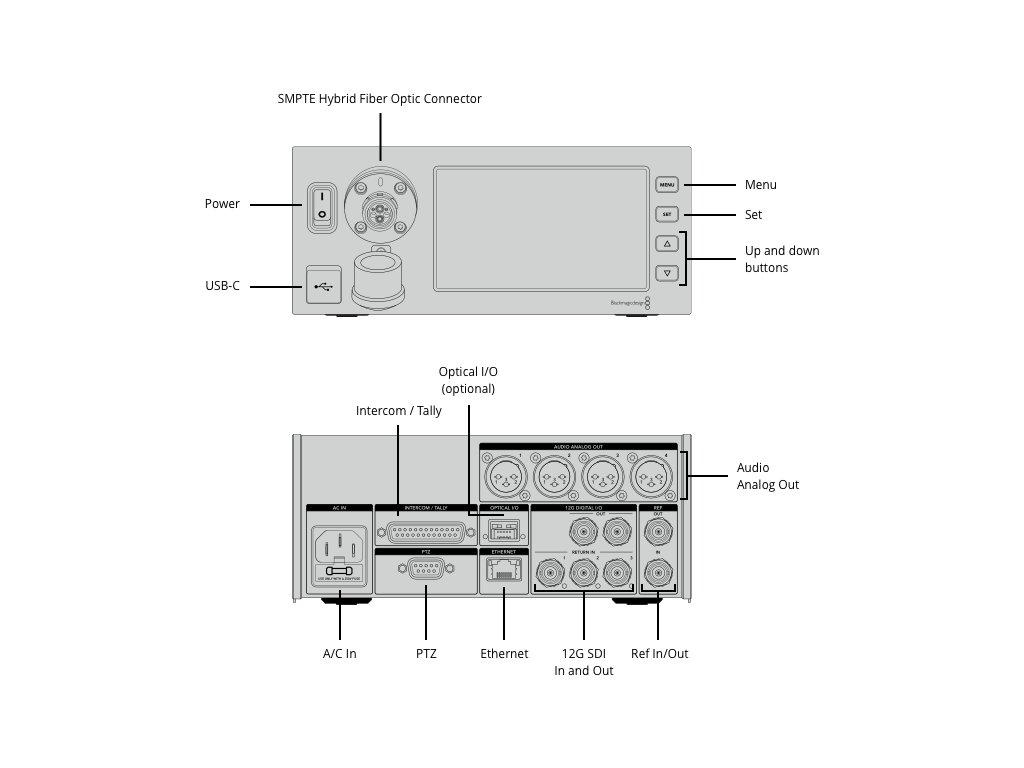

Conexiuni

Intrare pentru fibre optice

1x fibră optică hibrid SMPTE
cu conector mamă SMPTE 304.

Intrare video SDI

3x fluxuri 12G SDI Return cu program,
Cameră, numărător, Genlock și control interfon la întoarcere 1.

Ieșire video SDI

2x 12G SDI pentru Ultra HD până la 60p.

Talkback Audio

Canalele SDI 15 și 16 pentru producție,
Intrare și ieșire analogică acceptată prin conector cu 25 de pini pentru suport de producție și inginerie.

Ieșiri audio XLR echilibrate

4x ieșire audio analogică a camerei.

Ieșiri cu fibră optică

1x I/O optică prin 10 Gb-E
(nu este activ în prezent).

Interfata calculatorului

1x USB-C.

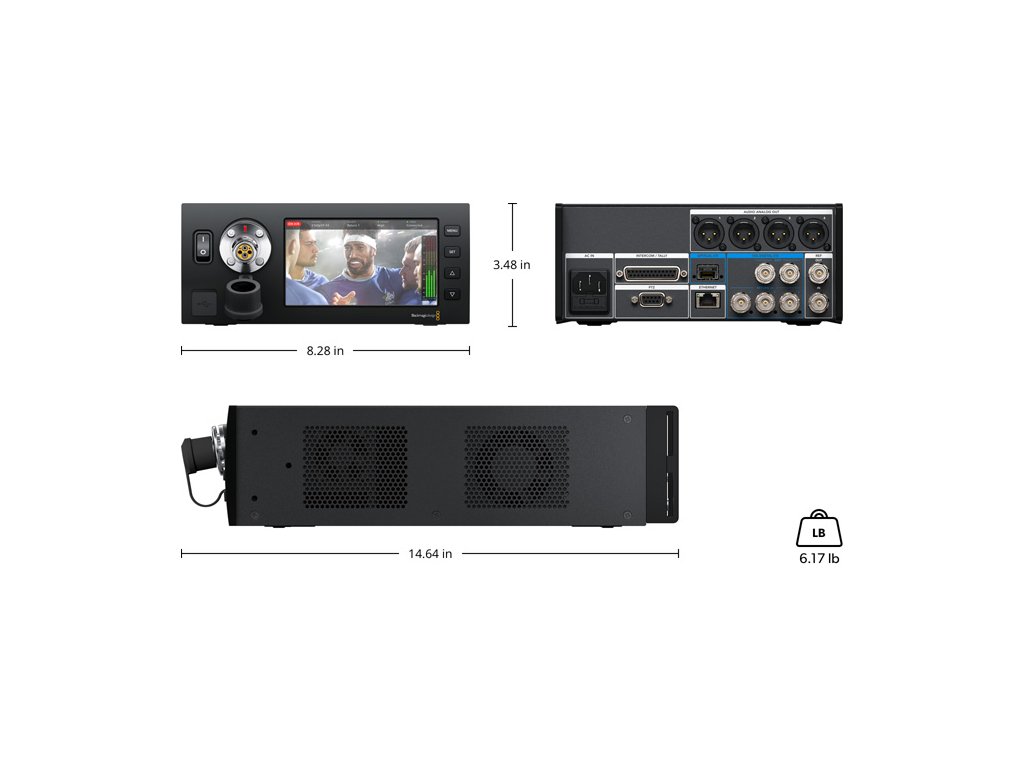

Specificații fizice
