Blackmagic Design ATEM Studio Converter 2

Soluția perfectă pentru transmisiuni în direct
Convertorul ATEM Studio este soluția ideală pentru transmisiuni live, deoarece include patru convertoare de interfață optică instalate într-o singură carcasă 1U, precum și funcții de comunicare. Convertorul ATEM Studio, în sinergie cu modulele ATEM Camera Converter, permite conectarea camerelor la switchere prin cabluri optice lungi și ieftine. Convertorul ATEM Studio acceptă funcții de numărare și comunicare prin canalele 15 și 16 ale semnalului SDI.



versiune noua

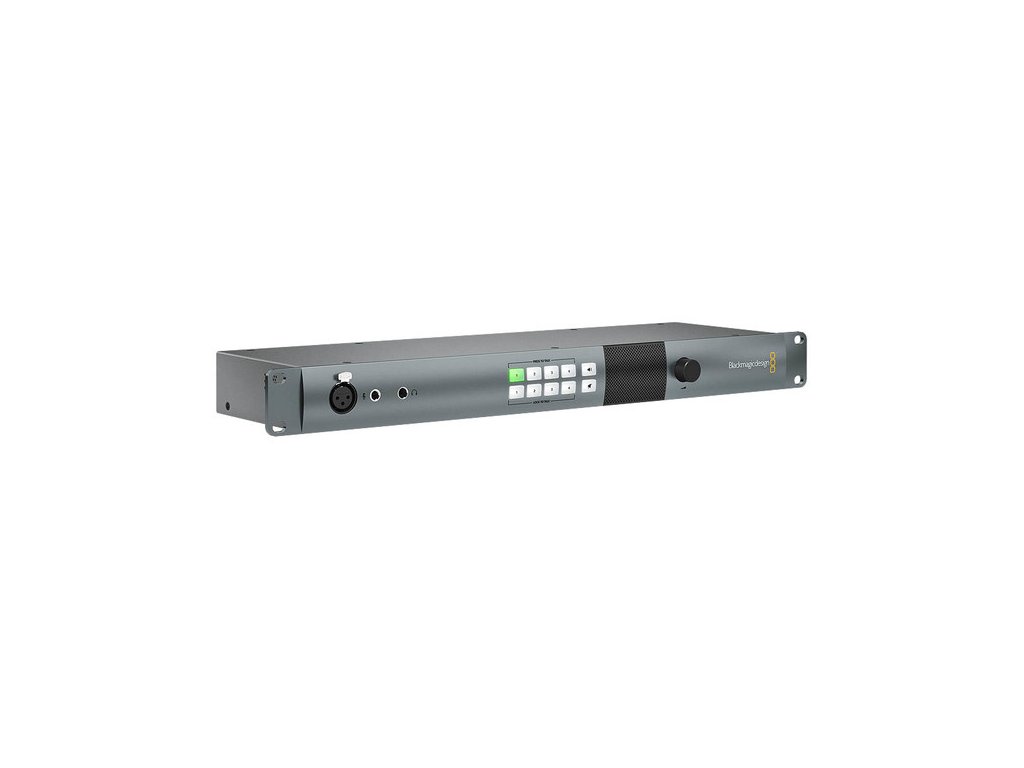

Această nouă versiune aduce un aspect îmbunătățit întregului dispozitiv, cu un panou frontal metalic elegant, care oferă funcții de conectivitate și gestionare a interfeței de comunicare. De asemenea, este nouă o sursă de alimentare integrată, care elimină necesitatea unei surse de alimentare externe. Noul model utilizează conectori comuni, cum ar fi XLR sau BNC, utilizați în mod obișnuit în sistemele de transmisie live. O intrare suplimentară de alimentare de 12V CC oferă opțiunea unei surse de alimentare redundante.

Funcții de comunicare

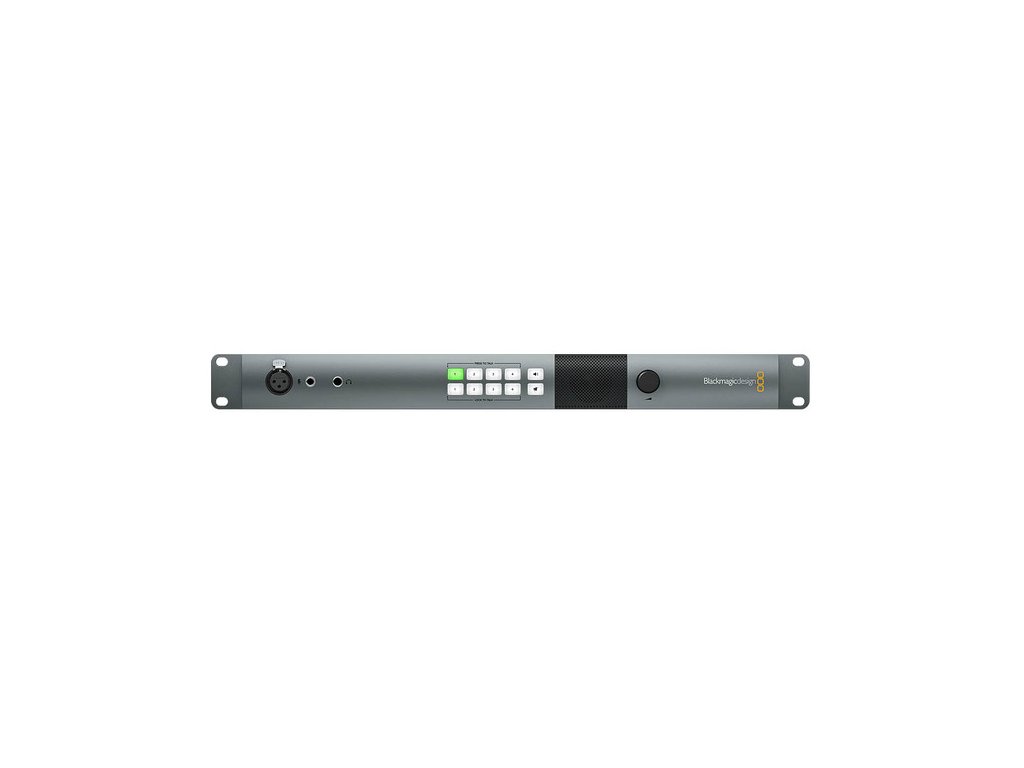

Noile funcții de comunicare facilitează utilizarea ATEM Studio Converter 2 în situații cu mai multe camere. Panoul frontal al noului model dispune de un difuzor integrat și de conectori XLR de intrare și ieșire pentru microfon. Acest lucru permite regizorului să monitorizeze comunicațiile direct de pe panoul frontal, fără a fi nevoie de căști, ceea ce era o necesitate în versiunea anterioară a dispozitivului. Panoul frontal dispune, de asemenea, de un buton de dezactivare a difuzorului și de control al volumului, în timp ce intrarea frontală pentru microfon permite utilizarea microfoanelor pe un gât de lebădă flexibil.



ATEM Studio Converter 2 oferă și butoane pentru controlul funcțiilor de comunicare - comunicarea cu camerele poate fi complet dezactivată sau activată selectiv atunci când regizorul dorește să comunice cu un anumit cameraman. În plus, pentru aplicațiile aeriene, este posibil să se utilizeze căști durabile, care sunt adesea mai ieftine și, de asemenea, mai robuste în comparație cu produsele destinate pieței de broadcast. Căștile aeriene oferă o atenuare excelentă a zgomotului ambiental și sunt disponibile de la mulți producători. Datorită robusteții lor, acestea sunt, de asemenea, perfect potrivite pentru utilizarea în aplicații de broadcast!

Compatibilitate 6G-SDI
Noul model ATEM Studio Converter aduce și compatibilitate 6G-SDI pentru suport Ultra HD în viitor. Suportul 6G-SDI nu este încă disponibil pe interfața optică, dar hardware-ul acestui nou model este complet pregătit pentru funcționarea viitoare în standarde Ultra HD. ATEM Studio Converter 2 are ieșiri 6G-SDI convertite din intrări optice, astfel încât filmările de pe cameră pot fi conectate direct la switchere (de exemplu, din seria ATEM). În plus, sunt disponibile o pereche de ieșiri audio cu conectori XLR pentru fiecare dintre modulele optice, astfel încât semnalul audio încorporat inițial în semnalul camerei poate fi conectat direct la consolele de mixaj. ATEM Studio Converter oferă, de asemenea, o intrare SDI globală pentru transmiterea semnalului de ieșire de la switcher la stațiile de cameră printr-o conexiune optică. Acest semnal transportă și comunicarea vocală între regizor și cameramani.



Caracteristici cheie ale ATEM Studio Converter:

• 4 convertoare SDI-fibră integrate. Lungimea cablului de fibră optică poate fi de până la 40 km.

• Convertoare pentru conversie inversă în semnal SDI, inclusiv ieșire audio încorporată pe o pereche de conectori XLR.

• Intrare SDI globală pentru transmiterea ieșirii de la comutator la stațiile de cameră.

• Mufe pentru microfon și căști compatibile cu căștile obișnuite din mașină.

• Caracteristicile de comunicare integrate includ o interfață AES/EBU pentru conectarea unor dispozitive ATEM Studio Converter suplimentare.

• Design elegant și robust într-o carcasă 1U.

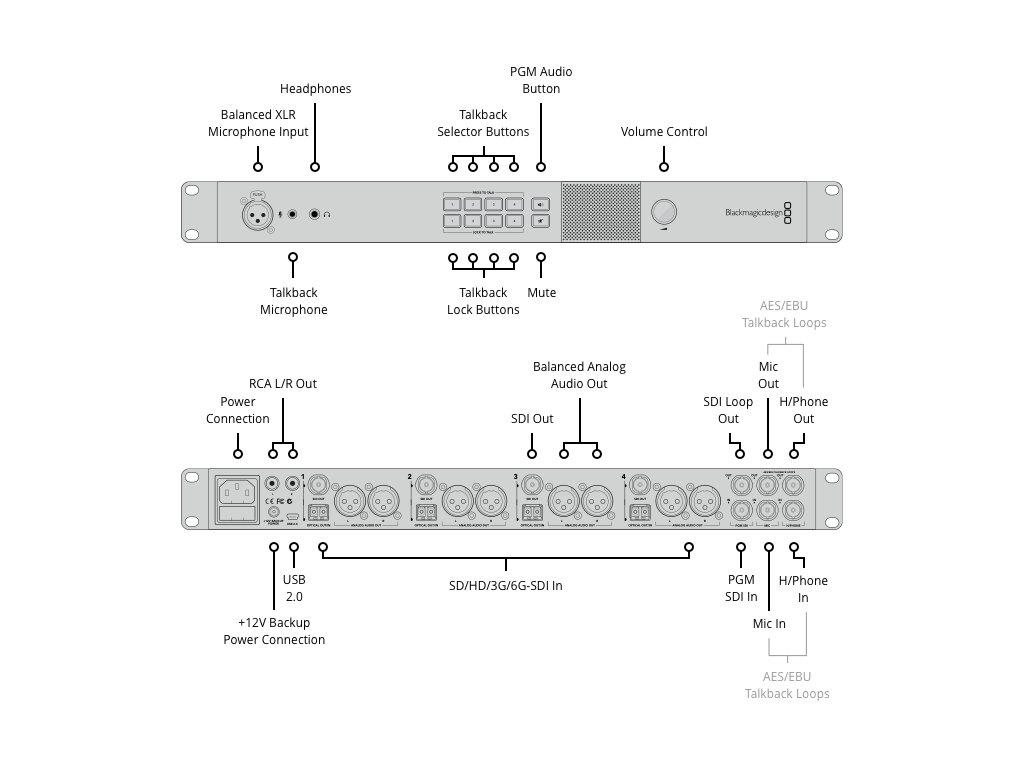

• Panoul frontal conține un port pentru un microfon, un difuzor, mufe pentru căști și butoane pentru controlul funcțiilor de comunicare.

• Complet compatibil cu produsele ATEM Camera Converter sau cu alte tipuri de convertoare.

• Suportul 6G-SDI va permite suportul viitor pentru semnale Ultra HD prin înlocuirea modulelor optice SFP.

ATEM Studio Converter

Card SD cu software și manual

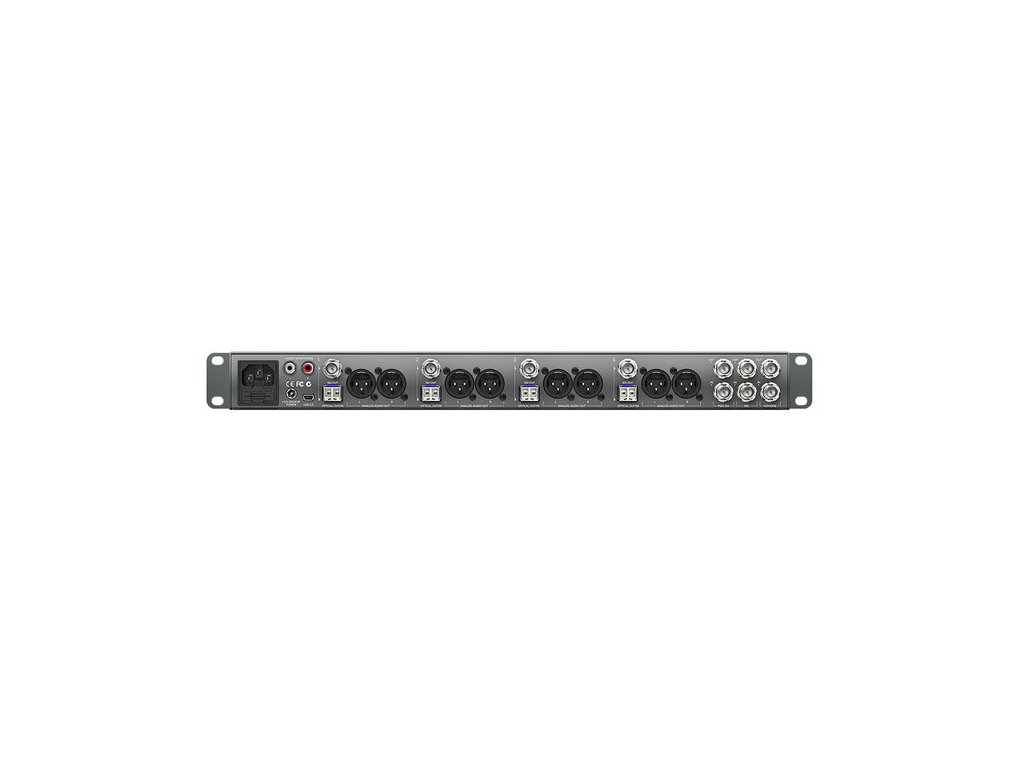

Conexiuni

Intrare video SDI

1 x intrare de program SD/HD comutabilă pe 10 biți
de la comutator, inclusiv informații despre numărătoare.

Ieșire video SDI

4 ieșiri cameră SD/HD comutabile pe 10 biți.
1 ieșire SD/HD comutabilă pe 10 biți pentru repetarea programului, se conectează la un alt switcher ATEM Studio.

Sunet de răspuns

Căști de zbor cu microfon TRS de 0,25"
conector și conector de microfon TRS de 0,206". Conector frontal XLR echilibrat pentru microfon.

Sunet analogic

1 x ieșire stereo RCA pentru monitor.

Intrare audio AES/EBU

1 x intrare combo pentru căști. 1 x intrare combo
Intrare de microfon. Intrări combo pentru conectarea la alte switchere ATEM Studio.

Ieșire audio AES/EBU

1 ieșire combo pentru căști. 1 ieșire combo
Ieșire de microfon. Ieșiri combo pentru conectarea la alte switchere ATEM Studio.

Ieșire audio XLR echilibrată

4 ieșiri audio stereo analogice pentru cameră.

Intrare video optică

4 x SD/HD comutabile într-un singur mod
intrări pentru camere cu conector LC.

Ieșire video optică

4 x SD/HD comutabile într-un singur mod
ieșiri cameră cu conector LC.

Intrare audio optică

1 x cameră monomodală
intrari audio cu conector LC.
Canalele 1 și 2 sunt audio de la cameră.
Canalele 15 și 16 sunt audio pentru interfon.

Ieșire audio optică

1 x cameră monomodală
ieșiri audio cu conector LC.
Canalele 1 și 2 sunt audio de la cameră.
Canalele 15 și 16 sunt audio pentru interfon.

Interfata calculatorului

1 x mini-tip B USB 2.0 conector pentru actualizări de firmware.

Norme

Suport format SD

525i29.97 NTSC, 625i25 PAL

Suport pentru format HD

720p50, 720p59,94, 720p60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94, 1080p60
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29,97, 1080PsF30
1080i50, 1080i59,94, 1080i60

Suport format 2K

2K DCI 23,98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98 PsF, 2K DCI 24 PsF, 2K DCI 25 PsF

Suport format Ultra HD

2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30

Suport format 4K

2160p24

Respectarea SDI

SMPTE 259M, SMPTE 292M,
296M, 372M, 424M nivel B, 425M.

Eșantionarea sunetului

Eșantion standard de emisiune TV
frecventa 48 kHz, 24 de biți Conversie analog-digitală.

Eșantionare video

4:2:2

Precizia culorii

10 biți

Spațiu de culoare

REC 601, REC 709

Suport pentru tarife multiple

SDI comută între SD, HD și UHD.

Software

Software inclus în preț

Instrument de conversie pentru actualizarea firmware-ului.

Sisteme de operare

Mac 10.11 El Capitan,
Mac 10.12 Sierra sau o versiune ulterioară.

Windows 8.1 și 10.

Cerinte de putere

sursă

Intrare CA 100-240V cu intrare redundantă CC 12-31V.

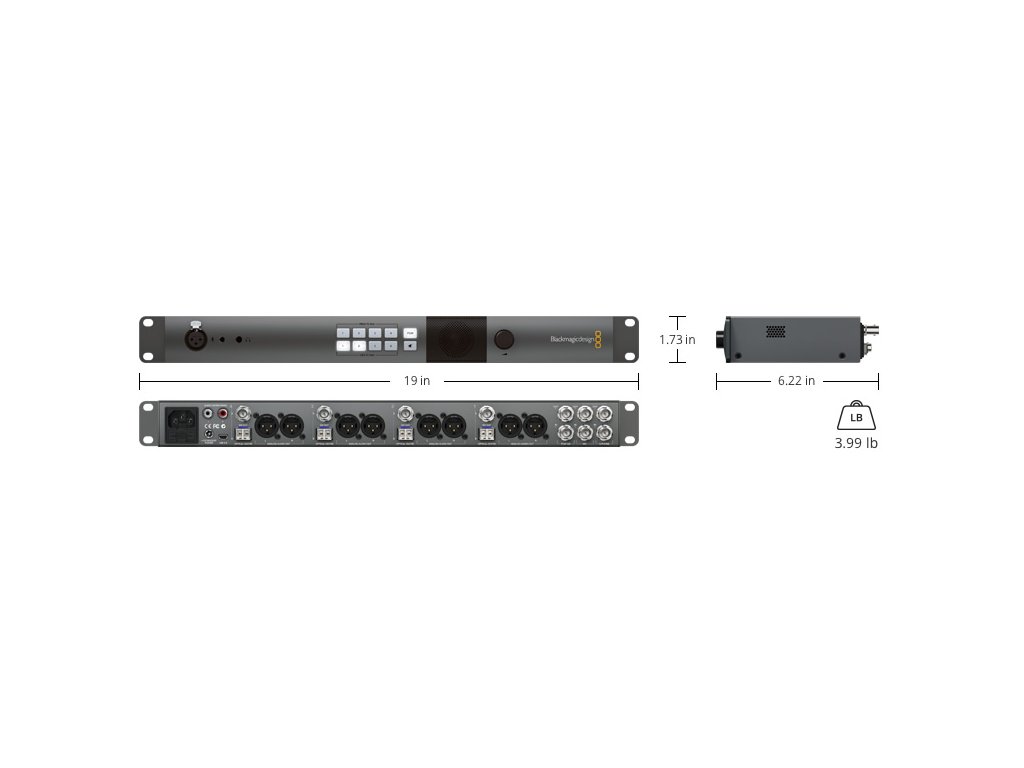

Specificații fizice

Specificații de mediu

Temperatura de Operare

0° până la 40°C (32° până la 104°F)

Temperatura de depozitare

-20° până la 45°C (-4° până la 113°F)

Umiditate relativă

0% până la 90% fără condensare

garanție

3 ani garanție limitată a producătorului.

Cu excepția conectorilor, cablurilor, ventilatoarelor de răcire, modulelor cu fibră optică, siguranțelor și tastaturilor, care vor fi lipsite de defecte de material și de fabricație timp de 12 luni de la data achiziției.
