Blackmagic Design ATEM Constellation 8K

Descriere detaliată a produsului

Noul ATEM Constellation 8K este un switcher pentru transmisiuni live Ultra HD cu atât de multe funcții încât clienții le pot combina pe toate pentru a crea un switcher 8K incredibil de puternic. Clienții beneficiază de 4 intrări M/E, 40 de intrări 12G-SDI, 24 de ieșiri auxiliare 12G-SDI, 4 DVE-uri, 16 Keyere, 4 playere media, 4 multi-viewere, 2 SuperSources și conversie standard pe fiecare intrare SDI. La comutarea la 8K, toate aceste funcții se combină pentru a crea un switcher 8K puternic.

Noul ATEM Constellation 8K este un switcher pentru transmisiuni live Ultra HD cu atât de multe funcții încât clienții le pot combina pe toate pentru a crea un switcher 8K incredibil de puternic. Clienții beneficiază de 4 intrări M/E, 40 de intrări 12G-SDI, 24 de ieșiri auxiliare 12G-SDI, 4 DVE-uri, 16 Keyere, 4 playere media, 4 multi-viewere, 2 SuperSources și conversie standard pe fiecare intrare SDI. La comutarea la 8K, toate aceste funcții se combină pentru a crea un switcher 8K puternic.

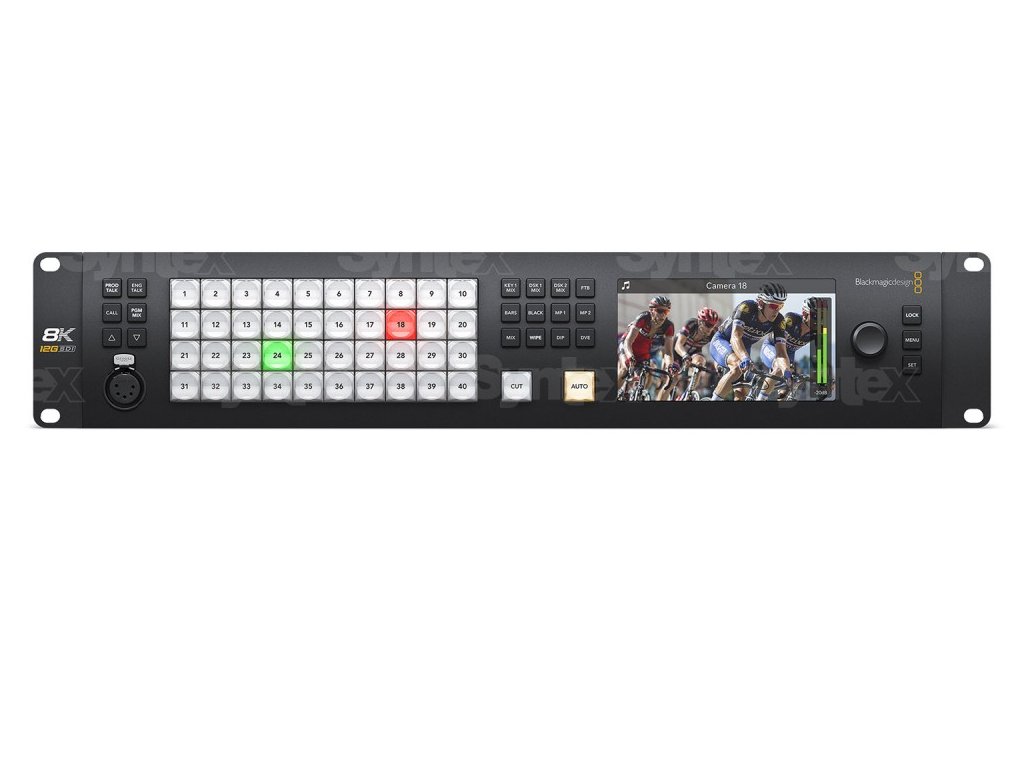

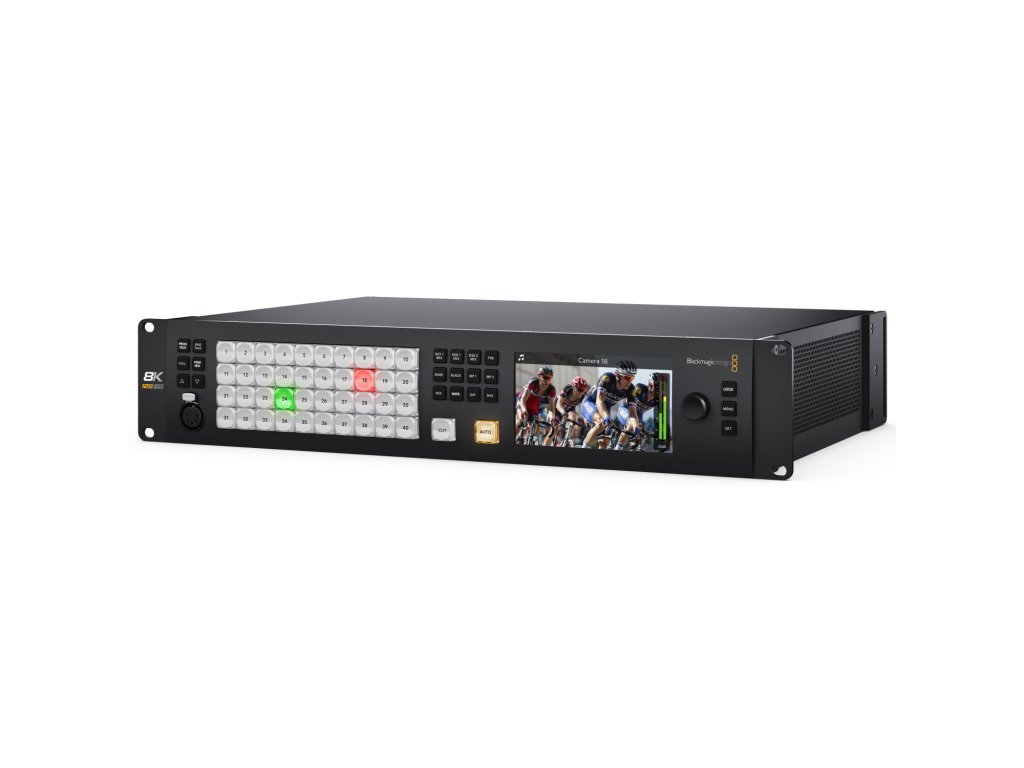

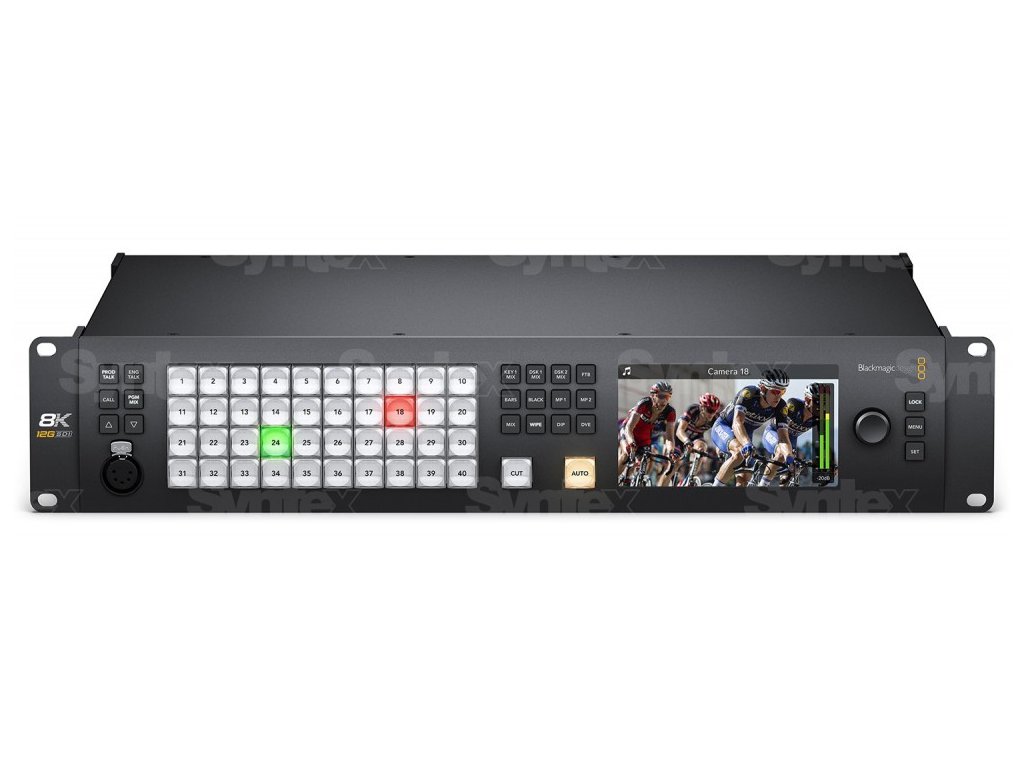

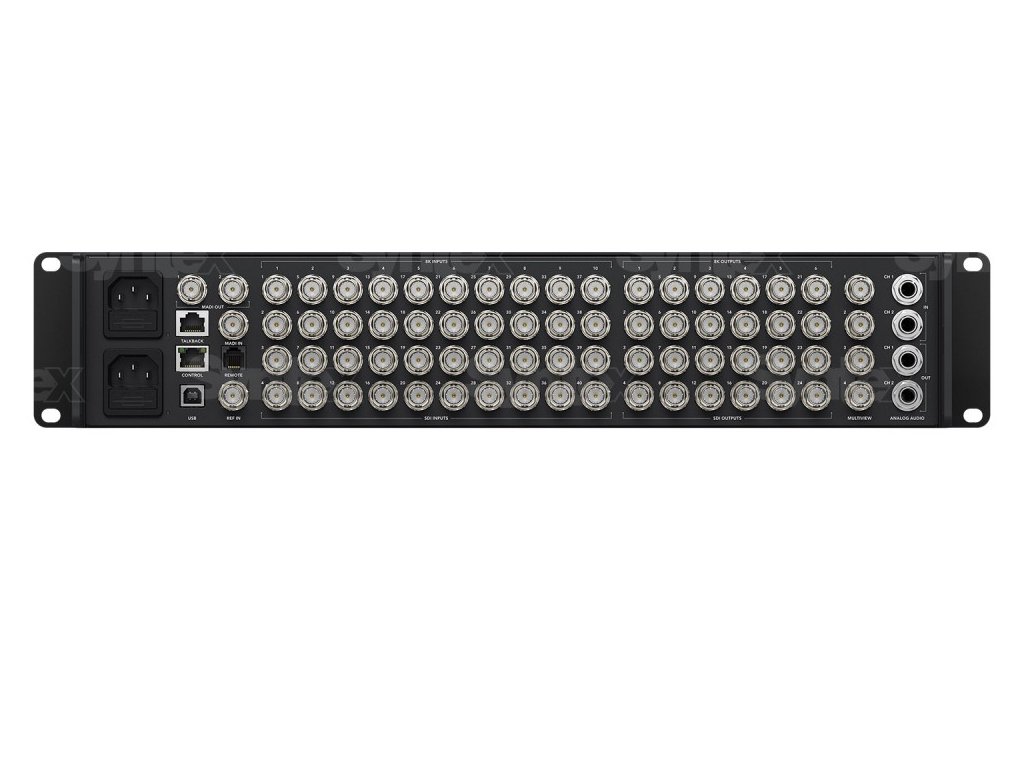

Switcher-ul ATEM Constellation 8K dispune de un design compact, montabil în rack, cu panou de control încorporat. Acesta permite controlul switcher-ului, aspect important în timpul configurării sau în situații de urgență. De asemenea, include un ecran LCD mare, astfel încât clienții să poată monitoriza ieșirea programului și să modifice setările switcher-ului prin intermediul meniurilor de pe ecran. Deși are o dimensiune de doar 2RU, partea din spate a switcher-ului dispune de un număr masiv de 40 de intrări 12G-SDI, 24 de ieșiri auxiliare 12G-SDI, plus audio echilibrat, Ethernet, control RS-422 și intrări audio digitale MADI suplimentare pentru mixerul audio Fairlight intern.

Cu panoul de control încorporat, clienții pot intra cu ușurință și pot prelua controlul deplin asupra switcherului lor ATEM Constellation în orice moment. Clienții beneficiază de performanțe incredibile cu control de tip PGM/PVW sau cut-bus. Butoanele au același stil premium folosit la panourile de dimensiuni mari, permițându-le să controleze tranzițiile, tastele upstream/downstream, playerele media și tranzițiile negre. Cu toate acestea, utilizatorii nu sunt niciodată limitați, deoarece meniul LCD oferă acces la fiecare funcție operațională a switcherului.



Clienții beneficiază de 40 de intrări 12G-SDI independente, fiecare intrare având propriul convertor ascendent și descendent. Aceasta înseamnă că sursele 1080p și Ultra HD pot fi convertite la o rezoluție uimitoare de 8K pentru a fi utilizate în programele lor 8K. Atunci când sunt utilizate în HD sau Ultra HD, clienții pot conecta până la 40 de surse diferite în toate formatele până la 2160p60. Când se operează în formate 8K, se pot conecta 10 surse Quad Link 12G-SDI 8K în toate formatele până la 4320p60.

ATEM Constellation 8K dispune de 24 de ieșiri 12G-SDI rutate independent, complet personalizabile. Toate aceste ieșiri sunt similare cu ieșirile auxiliare, dar sunt mai puternice, deoarece clienții pot ruta orice intrare SDI externă și toate sursele interne către oricare dintre aceste ieșiri 12G-SDI. Toate ieșirile 12G-SDI includ audio program încorporat, iar clienții beneficiază și de suport Mix Minus, timecode RP-188 încorporat, control al camerei SDI, tally și talkback.

Vizualizările multiple încorporate permit clienților să vizualizeze mai multe surse pe un singur monitor. Clienții primesc 4 ieșiri multi-view independente, fiecare dintre ele putând fi personalizată individual sau transformată într-o singură vizualizare multi-view completă de 8K atunci când trec la rezoluție 8K. În plus, toate intrările externe și toate sursele interne pot fi direcționate către orice afișaj. În plus, fiecare vizualizare multiplă poate fi configurată independent pentru a afișa 4, 7, 10, 13 sau 16 vizualizări simultane. Fiecare vizualizare are, de asemenea, statusul pe ecran, inclusiv propria etichetă, VU-metre și numărul de vizualizări.



ATEM Constellation 8K include o gamă largă de tranziții native 8K pentru broadcast, cum ar fi mix, dip, wipe și multe altele. Toate tranzițiile pot fi personalizate prin setarea unor parametri precum durata, culoarea bordurii, lățimea bordurii, poziția și direcția. Tranzițiile sunt chiar complet native în 8K. Clienții beneficiază și de tranziții DVE interesante, ideale pentru wipe-uri grafice și chiar efecte clare atunci când sunt utilizate cu playere media interne.

Pentru a ajuta echipele să lucreze ca o singură echipă creativă, ATEM Constellation oferă talkback încorporat. Talkback acceptă o mufă frontală XLR cu 5 pini pentru căști, precum și o mufă de expansiune RJ12 în spate pentru talkback, pentru conectarea la sisteme standard din industrie, cum ar fi ClearCom sau RTS. Clienții obțin control deplin asupra talkback-ului, inclusiv bucle de program și tehnice, controlul tonului lateral pentru monitorizarea microfonului cu căști și mixajul de program. ATEM Constellation acceptă, de asemenea, talkback SDI, care utilizează canalele SDI 15 și 16 pentru comunicare bidirecțională cu camerele Blackmagic Design. Clienții pot utiliza chiar și canalele 13 și 14 pentru talkback tehnic.



Pool-ul media încorporat stochează grafică și animații RGBA de calitate broadcast, care pot fi redate instantaneu în două playere media. Pentru cea mai înaltă calitate, pool-ul media poate stoca până la 24 de fotografii 8K la rezoluție completă sau 64 de fotografii în Ultra HD sau HD. Clipurile grafice animate pentru utilizare în animații și benzi video pot avea până la 100 de cadre în 8K RGBA, 400 de cadre în Ultra HD sau un număr masiv de 1.600 de cadre în 1080HD.

Pentru știri sau lucrul pe platouri virtuale, ATEM Constellation este alegerea perfectă, având 16 taste ATEM Advanced Keyer pentru o cheie de cromă sau luminanță de înaltă calitate. Cheia de cromă este incredibil de puternică și include un selector de culori pentru a eșantiona culorile de fundal pentru generarea automată a cheilor. Clienții obțin control precis asupra marginilor și luminilor luminoase și există chiar și un corector de culoare pentru prim-plan, astfel încât clienții să poată compara „aspectul” stratului prim-plan cu stratul de fundal, permițând compoziții perfecte. Cheia poate fi utilizată și pentru cheie cu model și DVE, oferind o versatilitate incredibilă. Apoi, când clienții trec la 8K, primesc în continuare patru taste ATEM Advanced Keyer independente la rezoluție completă de 8K.

Cu un mixer audio Fairlight încorporat, ATEM Constellation permite mixaj audio live extrem de complex. Mixerul intern dispune de un număr masiv de 156 de canale, cel mai mare mixer audio dintr-un switcher de producție live. 80 dintre canalele mixerului sunt de-embedded de la intrările SDI, în timp ce alte 64 de canale audio sunt alimentate prin intrarea MADI. Fiecare canal de intrare este echipat cu un egalizator parametric pe 6 benzi de înaltă calitate și compresor, limitator, expander și noise gate, precum și control complet al panoramatului. Clienții primesc canale suplimentare pentru intrarea analogică, microfonul talkback și playerele media. Toată această putere audio poate fi controlată folosind controlerul software ATEM, un panou compatibil Mackie sau o consolă audio Fairlight.



Panoul de control al software-ului ATEM oferă clienților control complet asupra switcherului lor și este inclus gratuit. Panoul de control al software-ului ATEM dispune de o interfață frumos concepută, cu un switcher vizual și palete de parametri pentru ajustări rapide. De asemenea, Panoul de control al software-ului ATEM oferă clienților acces la controlul camerei, mixaj audio, media, programare macro și chiar controlul înregistratoarelor de disc HyperDeck. Clienții pot chiar salva întreaga stare a switcherului ca fișiere XML, iar toate media sunt salvate din pool-ul media.

Spre deosebire de alte switchere, toate funcțiile sunt incluse în prețul de achiziție. Aceasta înseamnă că toți clienții primesc toate funcțiile complet activate și întotdeauna gata de utilizare. Nu există taxe de licențiere pentru a permite clienților să utilizeze funcțiile și nici costuri lunare. Aceasta înseamnă că utilizatorii nu vor avea niciodată licența expirând cu 5 minute înainte de începerea programului. Funcțiile avansate, cum ar fi multi view, SuperSource, DVE sau tastele ATEM avansate, sunt întotdeauna activate și întotdeauna gata de utilizare.

Conexiuni

Numărul total de intrări video

Accelerare de 40x până la Ultra HD / accelerare de 10x în rezoluție 8K

Numărul total de ieșiri video

Accelerare de 28x până la Ultra HD / accelerare de 7x în rezoluție 8K

Numărul total de ieșiri Aux

Rezoluție 24x până la Ultra HD / rezoluție 6x 8K

Ratele SDI

1.5G, 3G, 6G, 12G

Numărul total de intrări audio

2 x mufe jack de 1/4 inch echilibrate, 1 x canal stereo pe 32 de canale BNC MADI vs.

Numărul total de ieșiri audio

2 x mufe jack de 1/4 inch echilibrate, 2 x canale stereo pe 32 de canale Ieșire BNC MADI.

Conexiuni timecode

nici unul

Intrare de referință

Tri-Sync sau Black Burst.

Resincronizează intrarea video

Pe toate cele 40 de intrări.

Convertoare de rată de cadre și format

Pe toate cele 40 de intrări.

Intrări video SDI

40 x 10 biți 720p, 1080i, 1080p, 2160p și 10 x 4320p comutabil.

Ieșiri audio suplimentare

1 x mufă Talkback XLR cu 5 pini.

Ieșiri audio SDI

2 canale încorporate în ieșirea SDI pe toate ieșirile.

Intrări audio suplimentare

1 x mufă Talkback XLR cu 5 pini.

Ieșiri ale programului SDI

Oricare dintre cele 24 de ieșiri SDI.

Ieșire program SDI cu semnal convertit în jos

nici unul

Ieșiri de previzualizare SDI

Oricare dintre cele 24 de ieșiri SDI.

Numărul total de vizualizări multiple

4x până la Ultra HD / 1x în 8K

Ieșiri SDI Multi View

4

Ieșiri HDMI pentru mai multe afișaje

nici unul

Conectarea panoului de control

Ethernet acceptă 10/100/1000 BaseT. Permite conexiunea directă între panou și carcasă sau prin intermediul unei rețele.

Generator intern de cod de timp

da

Număr de ieșire

Adăugat prin conexiune ethernet la Blackmagic Design GPI și Tally Interface. (Nu este inclus in pachet).

Interfata calculatorului

1x port USB 2.0.

Sisteme de operare

Mac 10.14 Mojave,
Mac 10.15 Catalina sau mai târziu.

Windows 8.1 și 10, ambele pe 64 de biți.

Specificații fizice
