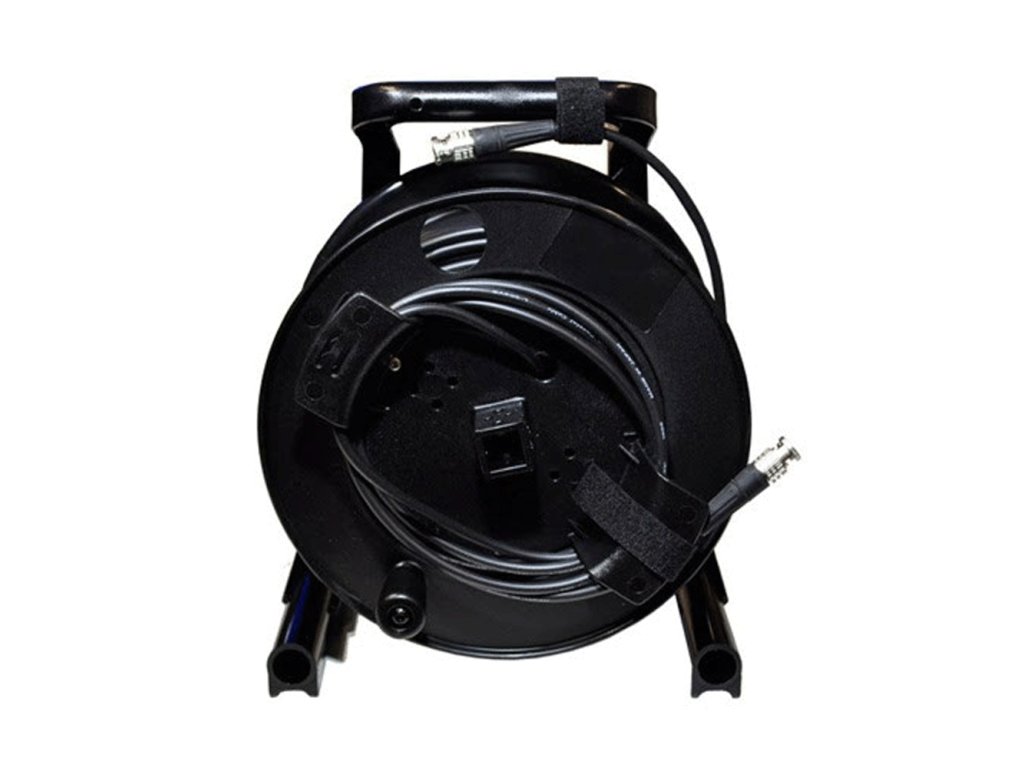

Cablu Canare 12G/3G/HD-SDI pe bobina cu suport cablu 40m
Cod: AVY-CV-45W-M/M-BLK-40-2RDescriere detaliată a produsului

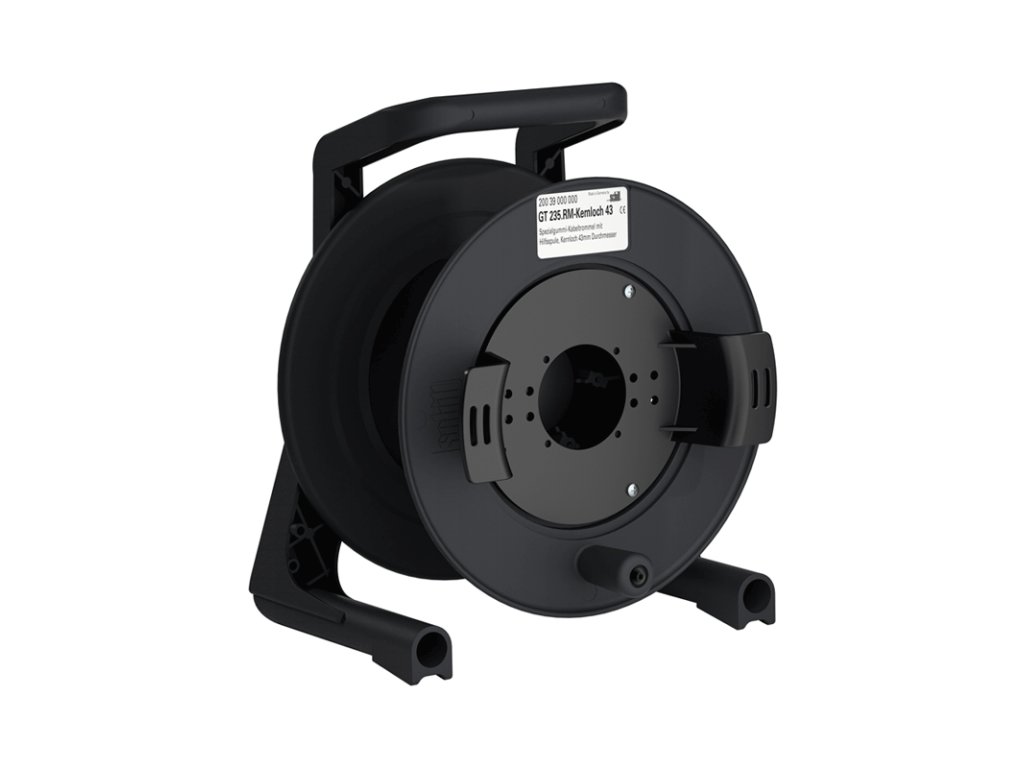

Canare L-4.5CHWS BNC (M-male) / BNC (M-male) este un cablu coaxial HD/SD-SDI de 75 ohmi flexibil și durabil, cu un diametru exterior de 7,2 mm, cu capete BNC (M) înfășurate pe o tobă SCHILL. Cablurile de 30-40 m lungime sunt înfășurate pe un tamburSchill GT 235.RM, cablurile lungi de 50-80 m sunt infasurate pe un tambur mai mare Schill GT 310.RM
Datorită flexibilității sale mari, este ideal pentru utilizarea mobilă HD cu rezistență excelentă la îndoiri repetate. Cablul are un conductor central torsionat și ecranare dublă împletită „de înaltă densitate” cu izolație cu spumă de înaltă densitate și groasă.
| Lungime în (m) | 405 m | 322 m | 280 m | 225 m | 87 m | 90 m |
| Viteza de transmisie | 177 Mb/s | 270 Mb/s | 360 Mb/s | 540 Mb/s | 1,5 Gb/s | 3,0 Gb/s |
| Specificații | ITU-R BT.601 | SMPTE 259 milioane | SMPTE 259 milioane | SMPTE 344M | SMPTE ST-292 | SMPTE ST-424 |
| Folosiți | PAL compozit | 525/625 (4:3) | 525/625 (16:9) | 525/625 (4:3) p60 SDI | HD-SDI 1080i | HD-SDI 1080p |
Caracteristici:
- în astfel de specificații SMPTE 424M și 292M
- HDTV
- Video HD/SD-SDI
- Video analogic PAL și NTSC
- Aplicații prin satelit
- TELCO
- Echipament de test
Parametrii:
- Diametrul carcasei (diametrul total) în mm: 7.2
- Greutatea cablului în kg/100m: 6,6
- Conductor central - numărul și diametrul nucleelor de sârmă în mm: 7/0,34
- Diametrul total al conductorului central în mm: 1,02
- Dielectric spumă - diametru în mm: 4,57
- Rezistența conductorului central în Ω/100m: 3.3
- Rezistența conductorului exterior în Ω/100m: 0,8
- Capacitate statică în pF/m: 53
- Atenuare în dB/100m: 22,8
Caracteristici ale conectorului BCP-B45HW:
- Design autentic de 75 ohmi cu știft și priză de sertizare
- VSWR de înaltă performanță de 1,1 sau mai puțin (raport de undă staționară de tensiune) până la 3GHz.
- Corp alungit pentru o mai bună manevrare
- Marcajul de poziție de pe corp face conectorul ușor.
- Conexiune excelentă
- Pin central placat cu aur
- Corpul conectorului este „turnat” – Crearea unei oferte de preț la performanță ridicată
- Asamblare ușoară cu instrumentul de sertizare Canare
Parametrii conectorului BCP-B45HW:
- Rezistență de izolație la 500V DC în Ω: >1000M
- Tensiune nominală pentru 1 min: 1500 V AC (rms)
- Rezistență de contact central: <6m ohm
- Rezistență de contact extern: <3 m ohm
- Impedanta in Ω: 75
- Corp conector - material/suprafață: alamă / nichel
- Contact central - material/suprafață: cupru beriliu / Aur
- Flanșă - material/suprafață: turnat AL / Nichel
- Dielectric - material: politetrafluoretilenă PTFE
Parametri suplimentari
| Categorie: | Cabluri |
|---|---|
| EAN: | CV09363606060 |
